So sánh 3 loại hộp giảm tốc công nghiệp phổ biến

Một hộp số công nghiệp dùng để chỉ một bộ phận khép kín bao gồm các bộ truyền động bánh răng, bộ truyền động trục vít hoặc bộ truyền động trục vít được đặt trong một vỏ cứng. Chức năng chính của hộp số công nghiệp là thay đổi tốc độ và mô-men xoắn đầu ra, mang lại mô-men xoắn cao và tốc độ quay thấp.

Các hộp giảm tốc công nghiệp thông thường chủ yếu bao gồm: hộp giảm tốc, hộp giảm tốc trục vít và hộp giảm tốc hành tinh. Trong bài viết này, nhà cung cấp hộp giảm tốc SGR sẽ cung cấp bảng so sánh toàn diện về ba loại hộp giảm tốc phổ biến này để giúp bạn hiểu nhanh về chúng.

(1) Hộp giảm tốc

Các loại hộp giảm tốc phổ biến bao gồm hộp giảm tốc bánh răng trụ, hộp giảm tốc bánh răng côn và hộp giảm tốc bánh răng côn. Trong số này, hộp giảm tốc bánh răng trụ được sử dụng rộng rãi nhất và có phạm vi ứng dụng rộng nhất. Hộp giảm tốc bánh răng trụ có thể được phân loại thành hộp giảm tốc bánh răng trụ một cấp, hai cấp và ba cấp, cùng với các loại khác.

Hộp số giảm tốc hình trụ một cấp thích hợp với tỷ số truyền từ 3 đến 5. Răng bánh răng có thể thẳng, xoắn ốc hoặc xương cá. Vỏ thường được làm bằng gang, nhưng cũng có thể được chế tạo từ các tấm thép hàn. Vòng bi lăn được sử dụng phổ biến, trong đó vòng bi trượt chỉ được sử dụng cho tải nặng hoặc tốc độ rất cao.

Bộ giảm tốc bánh răng trụ hai giai đoạn có thể được chia thành ba loại: loại mở rộng, loại dòng tách và loại đồng trục, với tỷ lệ giảm áp dụng trong khoảng từ 8 đến 40.

Trong hộp giảm tốc bánh răng trụ hai giai đoạn, các bánh răng của hộp giảm tốc bánh răng trụ trục song song hai giai đoạn được bố trí không đối xứng so với ổ trục, đòi hỏi độ cứng trục cao.  Đầu vào và đầu ra mô-men xoắn được đặt cách xa bánh răng để giảm sự phân bố tải không đều dọc theo chiều rộng bánh răng do biến dạng uốn trục. Hộp giảm tốc bánh răng trụ hai cấp trục song song có cấu trúc đơn giản và là loại được sử dụng rộng rãi nhất.

Trong hộp giảm tốc bánh răng trụ hai cấp tách đường, các bánh răng được bố trí đối xứng so với các ổ trục, dẫn đến sự phân bố ứng suất đồng đều hơn trên các bánh răng và ổ trục. Để giảm thiểu tổng lực dọc trục lên trục, hướng xoắn của hai cặp bánh răng phải ngược chiều nhau. Hộp giảm tốc bánh răng trụ hai tầng tách đường có cấu trúc phức tạp hơn và thường được sử dụng trong các ứng dụng liên quan đến công suất cao và tải trọng thay đổi.

Hộp giảm tốc bánh răng trụ hai cấp đồng trục có kích thước trục lớn, trục trung gian dài và độ cứng tương đối kém. Khi độ sâu ngâm của hai bánh răng lớn trong dầu bôi trơn là như nhau thì khả năng chịu tải của các bánh răng giai đoạn tốc độ cao không thể phát huy hết tác dụng. Hộp giảm tốc bánh răng trụ hai cấp đồng trục thường được sử dụng trong các ứng dụng trong đó trục đầu vào và trục đầu ra nằm trên cùng một trục.

Nhìn chung, hộp giảm tốc có hiệu suất truyền cao, vận hành đáng tin cậy, tuổi thọ dài và dễ bảo trì. Chúng được sử dụng rộng rãi trong các ngành công nghiệp như luyện kim, khai thác mỏ và khai thác than, máy móc nông nghiệp, in và nhuộm dệt.

(2) Hộp giảm tốc bánh vít

Bộ giảm tốc bánh răng trục vít chủ yếu được chia thành bộ giảm tốc bánh răng trục vít hình trụ, bộ giảm tốc bánh răng trục vít không liên quan, bộ giảm tốc bánh răng côn và bộ giảm tốc bánh răng trục vít.

Hộp giảm tốc bánh vít phù hợp với tỷ số giảm từ 10 đến 80.  Bộ giảm tốc bánh vít có cấu trúc nhỏ gọn, tỷ số truyền lớn, vận hành êm ái và ít tiếng ồn nhưng hiệu suất truyền động thấp nên phù hợp với các ứng dụng tiêu thụ điện năng thấp, không liên tục.

Hơn nữa, bộ giảm tốc trục vít có chức năng tự khóa ngược, khiến chúng trở nên lý tưởng cho các ứng dụng yêu cầu ngăn ngừa đảo ngược tải trọng và đảm bảo vận hành an toàn trong thiết bị nâng thẳng đứng và thiết bị giữ hạng nặng. Các ứng dụng điển hình bao gồm: thiết bị nâng hạ, thiết bị khai thác mỏ và luyện kim, thiết bị truyền động van, tự động hóa và máy móc chuyên dụng, v.v.

Ví dụ, bánh vít và bánh vít của bộ giảm tốc bánh vít của SGR gắn với nhiều răng, với bánh vít làm bằng thép 20CrMnTi, được cacbon hóa, làm cứng và sau đó được mài, và bánh vít làm bằng đồng hợp kim hiệu suất cao, đảm bảo khả năng chống mài mòn lâu dài, hiệu suất truyền cao và tuổi thọ dài.

So với bộ bánh răng trục vít hình trụ có cùng thông số kỹ thuật, khả năng chịu tải và hiệu suất truyền động được cải thiện đáng kể.  Nó cũng thể hiện đặc tính tự khóa cơ học ở tỷ số truyền cao, nâng cao hiệu quả hiệu suất an toàn của máy nâng. Công ty chúng tôi đã hợp tác với các trường đại học liên quan để tiến hành nghiên cứu có hệ thống về thiết kế, quy trình sản xuất, lắp ráp và phương pháp thử nghiệm, với hy vọng góp phần phát triển và quảng bá công nghệ truyền dẫn mới này do các kỹ sư Trung Quốc phát minh.

(3) Hộp giảm tốc hành tinh

Bộ giảm tốc bánh răng hành tinh bao gồm bộ giảm tốc bánh răng hành tinh liên quan, bộ giảm tốc bánh răng trụ và bộ giảm tốc bánh răng điều hòa. Trong số này, bộ giảm tốc hành tinh liên quan là loại được sử dụng rộng rãi nhất, trưởng thành về mặt công nghệ và có khả năng thích ứng trong công nghiệp.

Do cấu trúc truyền bánh răng hành tinh độc đáo, tỷ số giảm tốc một cấp tối thiểu của hộp số hành tinh là 3 và mức tối đa thường không vượt quá 10. Tỷ số giảm phổ biến là: 3/4/5/6/8/10. Số lượng cấp trong hộp số thường không vượt quá 3, nhưng một số hộp số được chế tạo riêng có thể đạt được 4 cấp giảm.

So với các hộp giảm tốc khác, hộp giảm tốc bánh răng hành tinh có những ưu điểm như độ cứng cao, độ chính xác cao, hiệu suất truyền cao, mô-men xoắn cao, kích thước nhỏ gọn, phân chia công suất, chia lưới nhiều răng, tuổi thọ dài và vận hành êm ái. Hơn nữa, bộ giảm tốc hành tinh hầu hết được lắp đặt trên động cơ bước và động cơ servo để giảm tốc độ, tăng mô-men xoắn và quán tính phù hợp. Chúng được sử dụng rộng rãi trong các lĩnh vực cốt lõi như tự động hóa công nghiệp, máy móc chính xác, thiết bị năng lượng mới, máy móc xây dựng và thiết bị sản xuất cao cấp.

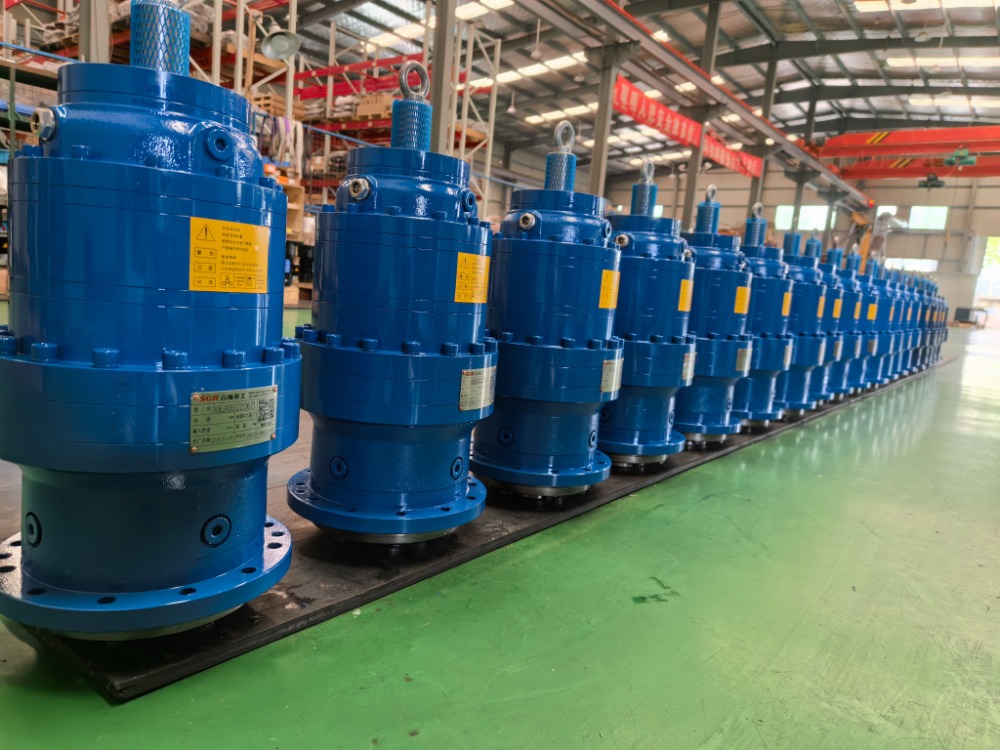

Ví dụ, bộ giảm tốc bánh răng hành tinh của SGR có các bánh răng được làm bằng thép 20CrMnTi, được cacbon hóa, tôi và sau đó được mài chính xác.  Chúng mang lại những ưu điểm như chia sẻ tải trọng nhiều răng, vận hành trơn tru và đáng tin cậy cũng như hiệu suất cơ học cao.

Sản phẩm được định vị là “thay thế cho hộp giảm tốc nhập khẩu cùng loại” (có thể thay thế các sản phẩm cùng loại của các thương hiệu nước ngoài như Brevini, Dynamic, Rossi, Bonfiglioli).  Khái niệm thiết kế và công nghệ sản xuất của nó ngang bằng với tiêu chuẩn quốc tế. Nhờ dịch vụ được bản địa hóa và tỷ lệ giá/hiệu suất thuận lợi, nó đã được người dùng trong các lĩnh vực công nghiệp khác nhau công nhận, bao gồm máy xây dựng, thiết bị phụ trợ hàng hải, máy khai thác mỏ, máy dệt và in. (Tác giả, SGR, Angie Zhang)
