Hộp số hành tinh đồng trục: Cấu trúc, ưu điểm, ứng dụng và hướng dẫn lựa chọn

A hộp số hành tinh đồng trục là giải pháp truyền động nhỏ gọn và hiệu suất cao được thiết kế cho các ứng dụng yêu cầu mô-men xoắn cao, truyền lực hiệu quả và cấu trúc tiết kiệm không gian. So với các hộp giảm tốc thông thường, hộp số hành tinh đồng trục kết hợp hệ thống truyền bánh răng hành tinh với sự sắp xếp đầu vào và đầu ra thẳng hàng, khiến nó phù hợp với nhiều loại máy móc công nghiệp.

Từ thiết bị khoan và máy khai thác mỏ đến cần cẩu, máy nông nghiệp và các ứng dụng hạng nặng khác, hộp số hành tinh đồng trục cung cấp khả năng truyền mô-men xoắn đáng tin cậy trong khi vẫn duy trì kích thước nhỏ gọn.

Nhưng hộp số hành tinh đồng trục hoạt động như thế nào và bạn nên chọn model phù hợp cho thiết bị của mình như thế nào?

Hộp số hành tinh đồng trục là gì?

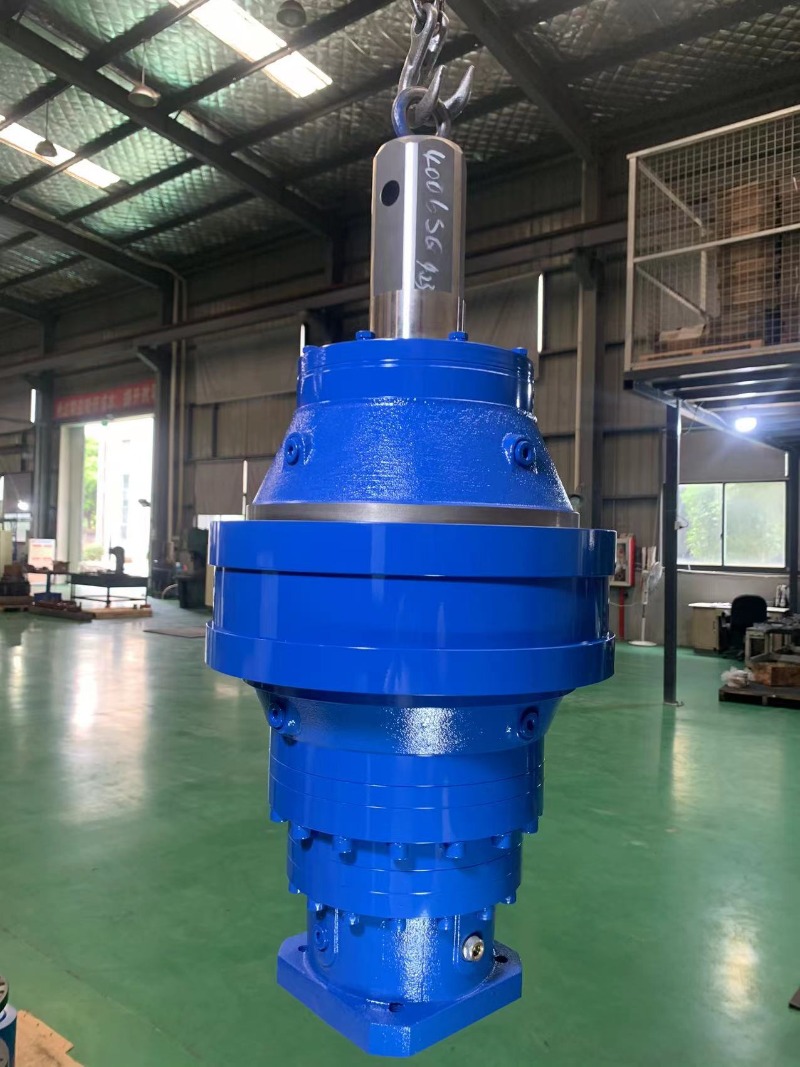

A hộp số hành tinh đồng trục là loại hộp giảm tốc bánh răng hành tinh trong đó trục vào và trục ra được bố trí trên cùng một trục.

Hệ thống truyền động hành tinh thường bao gồm: bánh răng mặt trời, bánh răng hành tinh, vật mang hành tinh và bánh răng vành trong.

Trong quá trình hoạt động, bánh răng mặt trời truyền lực tới nhiều bánh răng hành tinh. Các bánh răng hành tinh quay quanh bánh răng mặt trời đồng thời ăn khớp với bánh răng bao trong. Do nhiều bánh răng chia sẻ tải trọng truyền nên hộp số hành tinh có thể đạt được công suất mô-men xoắn cao trong một vỏ tương đối nhỏ gọn.

Cấu hình đồng trục cũng giúp việc tích hợp hộp số với động cơ và các bộ phận cơ khí khác dễ dàng hơn khi không gian lắp đặt bị hạn chế.

Ưu điểm chính của hộp số hành tinh đồng trục

1. Công suất mô-men xoắn cao

Một trong những ưu điểm quan trọng nhất của truyền dẫn hành tinh là khả năng chia sẻ tải của nó.

Nhiều bánh răng hành tinh phân phối tải trọng truyền đi, cho phép hộp số xử lý các điều kiện vận hành nặng và mô-men xoắn cao.

Điều này làm cho hộp số hành tinh đồng trục phù hợp với các thiết bị yêu cầu mô-men xoắn khởi động cao, đảo chiều thường xuyên hoặc hoạt động liên tục.

2. Thiết kế nhỏ gọn và tiết kiệm không gian

Việc bố trí đầu vào và đầu ra đồng trục cho phép hộp số duy trì cấu trúc tương đối nhỏ gọn.

So với một số hệ thống truyền động thông thường, hộp số hành tinh đồng trục có thể cung cấp công suất mô-men xoắn cao mà không cần quá nhiều không gian lắp đặt.

Điều này đặc biệt hữu ích khi hộp số phải được tích hợp vào máy móc nhỏ gọn.

3. Hiệu suất truyền tải cao

Bộ truyền động hành tinh được thiết kế tốt có thể đạt được hiệu suất cơ học cao vì công suất được phân bổ giữa nhiều lưới bánh răng.

Hiệu suất cao có thể giúp giảm tổn thất năng lượng và cải thiện hiệu suất tổng thể của máy.

4. Hoạt động ổn định

Cấu trúc hành tinh đối xứng giúp phân bổ tải trọng cân bằng quanh trục trung tâm.

Điều này giúp giảm tải không đồng đều và góp phần vận hành ổn định, đặc biệt trong điều kiện tải cao.

5. Tỷ lệ giảm linh hoạt

Hộp số hành tinh có thể sử dụng cấu hình một cấp, hai cấp hoặc nhiều cấp.

Bằng cách kết hợp các giai đoạn hành tinh khác nhau, nhà sản xuất có thể cung cấp nhiều tỷ lệ giảm tốc để đáp ứng các yêu cầu về tốc độ và mô-men xoắn đầu ra khác nhau.

Hộp số hành tinh đồng trục được sử dụng ở đâu?

Cấu trúc nhỏ gọn và công suất mô-men xoắn cao của hộp số hành tinh đồng trục khiến chúng phù hợp với nhiều ứng dụng công nghiệp.

Thiết bị khoan

Máy khoan yêu cầu mô-men xoắn cao, vận hành đáng tin cậy và khả năng chống va đập.

Hộp số hành tinh đồng trục có thể được sử dụng trong các thiết bị khoan yêu cầu đầu ra mô-men xoắn cao và lắp đặt nhỏ gọn.

Các ứng dụng điển hình bao gồm: giàn khoan điện, thiết bị khoan định hướng ngang, máy khoan kỹ thuật và thiết bị khoan đất.

Máy khai thác mỏ

Thiết bị khai thác thường hoạt động dưới tải trọng lớn, bụi, rung và chu kỳ làm việc dài.

Hộp số hành tinh đồng trục hạng nặng có thể cung cấp mô-men xoắn và độ bền cần thiết cho các máy móc khai thác mỏ như băng tải, máy nghiền, máy cấp liệu và các thiết bị xử lý vật liệu khác.

Cần cẩu và thiết bị nâng

Cần cẩu và máy nâng yêu cầu truyền mô-men xoắn đáng tin cậy và tốc độ đầu ra được kiểm soát.

Hộp số hành tinh đồng trục có thể được tích hợp vào các hệ thống nâng và truyền động yêu cầu mô-men xoắn cao và kích thước nhỏ gọn.

Máy nông nghiệp và chăn nuôi

Thiết bị nông nghiệp hiện đại thường yêu cầu hệ thống truyền động nhỏ gọn nhưng mạnh mẽ.

Hộp số hành tinh đồng trục có thể được sử dụng trong máy móc nông nghiệp hoạt động với tải trọng thay đổi và điều kiện ngoài trời đòi hỏi khắt khe.

Thiết bị luyện kim và công nghiệp

Các thiết bị công nghiệp nặng trong luyện kim và sản xuất thường hoạt động liên tục dưới tải trọng lớn.

Khả năng chịu tải cao và đặc tính truyền ổn định của hộp số hành tinh khiến chúng phù hợp với môi trường công nghiệp đòi hỏi khắt khe.

Làm thế nào để chọn hộp số hành tinh đồng trục phù hợp?

Việc lựa chọn hộp số không nên chỉ dựa vào tỷ số giảm tốc.

Trước khi chọn hộp số hành tinh đồng trục, hãy xem xét các thông số sau.

mô-men xoắn đầu ra

Xác định mô-men xoắn liên tục và mô-men xoắn cực đại mà máy yêu cầu.

Hộp số được chọn phải có đủ công suất mô-men xoắn để xử lý cả hoạt động bình thường và tải trọng cao điểm bất ngờ.

Tỷ lệ giảm

Tỷ lệ giảm xác định mối quan hệ giữa tốc độ đầu vào và tốc độ đầu ra.

Chọn tỷ lệ thích hợp theo tốc độ đầu ra yêu cầu của thiết bị.

Công suất đầu vào và tốc độ

Hộp số phải phù hợp với công suất định mức và tốc độ đầu vào của động cơ.

Sự kết hợp không chính xác có thể dẫn đến sinh nhiệt quá mức, quá tải hoặc hao mòn linh kiện sớm.

Điều kiện làm việc

Xem xét môi trường vận hành thực tế, bao gồm: số giờ làm việc mỗi ngày, loại tải, tải sốc, tần suất khởi động và dừng, nhiệt độ môi trường, bụi và độ ẩm và vị trí lắp đặt.

Những yếu tố này rất cần thiết để xác định cấu hình hộp số và hệ số dịch vụ phù hợp.

Cấu hình lắp đặt và đầu ra

Kích thước lắp đặt, kết nối đầu vào, trục đầu ra, mặt bích và hướng lắp đặt phải phù hợp với máy.

Đối với các ứng dụng OEM, có thể cần phải có cấu hình đầu ra và lắp đặt tùy chỉnh.

Tại sao bạn nên chọn Hộp số hành tinh đồng trục SGR?

SGR là nhà sản xuất hộp số công nghiệp chuyên về hộp giảm tốc hành tinh và hộp giảm tốc trục vít.

Hộp số hành tinh đồng trục SGR được thiết kế cho các ứng dụng yêu cầu mô-men xoắn cao, kích thước nhỏ gọn, hộp số đáng tin cậy và cấu hình linh hoạt.

Hộp số hành tinh sử dụng vật liệu bánh răng có độ bền cao và quy trình sản xuất chính xác để cải thiện độ bền của bánh răng và hiệu suất truyền động.

Tùy thuộc vào ứng dụng, SGR có thể cung cấp các giai đoạn hành tinh, tỷ lệ giảm, cấu hình đầu vào và giải pháp đầu ra khác nhau.

Hộp giảm tốc hành tinh SGR được sử dụng rộng rãi trong: giàn khoan điện, máy bánh xích, thiết bị năng lượng gió, máy nông nghiệp và chăn nuôi, máy khai thác mỏ, thiết bị luyện kim, cần cẩu và máy nâng.

Đối với các nhà sản xuất máy móc OEM, SGR cũng có thể cung cấp hỗ trợ kỹ thuật dựa trên ứng dụng để giúp khách hàng lựa chọn hộp số phù hợp theo công suất động cơ, mô-men xoắn đầu ra, tốc độ, kích thước lắp đặt và điều kiện làm việc.

A hộp số hành tinh đồng trục kết hợp khả năng mô-men xoắn cao của truyền hành tinh với cấu hình nội tuyến tiết kiệm không gian. Thiết kế nhỏ gọn, khả năng chịu tải cao, truyền tải điện hiệu quả và tỷ lệ giảm linh hoạt khiến nó trở thành giải pháp hiệu quả cho các máy móc công nghiệp đòi hỏi khắt khe.

Khi lựa chọn hộp số hành tinh đồng trục, nhà sản xuất nên cân nhắc nhiều hơn giá hộp số hoặc tỷ lệ giảm tốc. Mômen đầu ra, công suất động cơ, điều kiện vận hành, hệ số vận hành, kích thước lắp đặt và tuổi thọ sử dụng dự kiến ​​đều phải được đánh giá.

Đối với các nhà sản xuất máy móc đang tìm kiếm đối tác truyền động đáng tin cậy, việc chọn nhà sản xuất hộp số hành tinh có kinh nghiệm có thể giúp đảm bảo rằng hộp số được khớp chính xác với máy hoàn chỉnh.（Tác giả, SGR, Angie Zhang)
