Sự khác biệt giữa hộp số hành tinh đồng trục và góc phải

Hộp số hành tinh đại diện cho một trong những giải pháp hiệu quả và nhỏ gọn nhất để truyền tải điện trong máy móc công nghiệp. Hiểu được sự khác biệt cơ bản giữa cấu hình đồng trục và cấu hình góc phải là rất quan trọng để chọn hệ thống tối ưu cho các ứng dụng cụ thể. Hướng dẫn toàn diện này khám phá các nguyên tắc hoạt động, đặc điểm hiệu suất và trường hợp sử dụng lý tưởng của cả hai thiết kế, đồng thời nêu bật cách các nhà sản xuất chuyên biệt thích Công ty TNHH Máy móc Công nghiệp nặng SGR Thượng Hải tận dụng kỹ thuật tiên tiến để cung cấp các giải pháp hiệu suất cao.

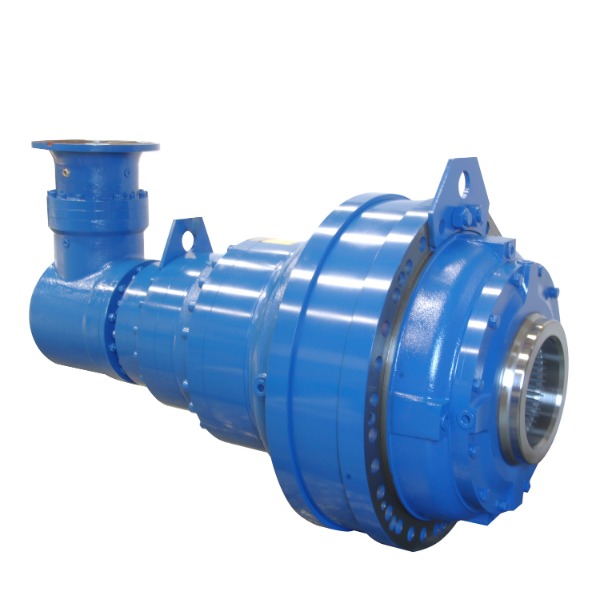

Mặt bích Đầu vào Góc phải Hộp số hành tinh mô-men xoắn đầu ra lớn với động cơ

Tìm hiểu nguyên tắc cơ bản về hộp số hành tinh

Trước khi kiểm tra các cấu hình cụ thể, điều cần thiết là phải nắm bắt các nguyên tắc cơ bản giúp hệ thống bánh răng hành tinh có hiệu quả đặc biệt trong nhiều ngành công nghiệp. Hộp số hành tinh, còn được gọi là hộp số ngoại chu kỳ, có bánh răng mặt trời trung tâm, nhiều bánh răng hành tinh được gắn trên một giá đỡ và một bánh răng vòng ngoài ăn khớp với các hành tinh. Sự sắp xếp này tạo ra nhiều đường dẫn điện, phân phối tải qua một số điểm tiếp xúc để có mật độ và hiệu suất mô-men xoắn đặc biệt.

• Truyền tải điện nhỏ gọn với tỷ lệ mô-men xoắn trên trọng lượng cao
• Nhiều đường dẫn điện phân phối tải trên một số lưới bánh răng
• Hiệu quả vượt trội nhờ giảm thiểu ma sát trượt
• Khả năng định vị chính xác với phản ứng ngược tối thiểu
• Hấp thụ tải sốc tuyệt vời thông qua chia sẻ tải

Các thành phần cốt lõi và chức năng của chúng

Mỗi hệ thống bánh răng hành tinh bao gồm một số bộ phận quan trọng hoạt động hài hòa để truyền tải điện hiệu quả. Bánh răng mặt trời đóng vai trò là thành phần đầu vào trung tâm, trong khi các bánh răng hành tinh quay xung quanh nó và đồng thời ăn khớp với cả bánh răng mặt trời và bánh răng vành. Bộ phận mang hành tinh kết nối các hành tinh và cung cấp đầu ra ở hầu hết các cấu hình tiêu chuẩn, mặc dù các cách sắp xếp khác nhau có thể tạo ra các tỷ lệ tốc độ và hướng khác nhau.

• Bánh răng mặt trời: Thành phần trung tâm nhận nguồn điện đầu vào
• Bánh răng hành tinh: Thường có ba hoặc nhiều bánh răng quay quanh bánh răng mặt trời
• Giá đỡ hành tinh: Thành phần kết cấu giữ các bánh răng hành tinh ở đúng vị trí
• Bánh răng vành: Bánh răng ngoài có răng trong bao quanh hệ thống
• Cơ chế đầu ra: Khác nhau tùy theo cấu hình (sóng mang, vòng hoặc mặt trời)

Hộp số hành tinh đồng trục: Thiết kế và ứng dụng

Hộp số hành tinh đồng trục có trục đầu vào và đầu ra được căn chỉnh dọc theo cùng một trục quay, tạo ra đường truyền lực đơn giản với hiệu suất vượt trội. Cấu hình này đặc biệt có giá trị trong các ứng dụng trong đó hạn chế về không gian và tính đơn giản liên kết là những cân nhắc chính. Tính đối xứng vốn có của thiết kế đồng trục góp phần phân bổ tải trọng cân bằng và độ rung tối thiểu, khiến chúng trở nên lý tưởng cho các ứng dụng chính xác.

• Trục vào và trục ra có chung trục quay
• Hiệu suất vượt trội (thường là 97% hoặc cao hơn cho mỗi giai đoạn)
• Kích thước xuyên tâm nhỏ gọn với mật độ năng lượng cao
• Độ rung và tiếng ồn tối thiểu
• Thủ tục lắp đặt và căn chỉnh đơn giản

Đặc tính hiệu suất của thiết kế đồng trục

Ưu điểm về hiệu suất của hộp số hành tinh đồng trục khiến chúng phù hợp với các ứng dụng đòi hỏi khắt khe trong nhiều ngành công nghiệp khác nhau. Hiệu suất cao của chúng bắt nguồn từ việc mất điện ở mức tối thiểu thông qua các lưới bánh răng, trong khi kiểu dáng nhỏ gọn của chúng cho phép tích hợp vào các môi trường có không gian hạn chế. Bản chất cân bằng của các hệ thống hành tinh làm giảm độ rung một cách tự nhiên, góp phần kéo dài tuổi thọ linh kiện và cải thiện độ ổn định khi vận hành.

Hộp số hành tinh góc phải: Thiết kế và ứng dụng

Hộp số hành tinh góc phải kết hợp tầng bánh răng côn giúp chuyển hướng truyền lực 90 độ, tạo ra các giải pháp linh hoạt cho các ứng dụng có yêu cầu đầu vào và đầu ra vuông góc. Cấu hình này kết hợp sự chắc chắn của bánh răng hành tinh với tính linh hoạt về hướng của bánh răng côn, mang lại những lợi thế độc đáo trong việc tối ưu hóa bố trí máy móc. các hộp số hành tinh góc phải thiết kế đặc biệt có lợi khi động cơ chính phải được đặt song song với bộ phận được dẫn động.

• Truyền tải điện 90 độ giữa đầu vào và đầu ra
• Cấu hình tiết kiệm không gian cho bố trí máy móc cụ thể
• Sự kết hợp của công nghệ bánh răng hành tinh và bánh răng côn
• Tính linh hoạt lắp đặt tuyệt vời trong không gian hạn chế
• Có sẵn trong các cấu hình đầu ra khác nhau (trục đặc, trục rỗng)

Đặc tính hiệu suất của thiết kế góc vuông

Hộp số hành tinh góc phải mang lại các đặc tính hiệu suất độc đáo khiến chúng không thể thiếu trong các ứng dụng cụ thể. Việc đưa vào một tầng bánh răng côn đưa ra những cân nhắc khác nhau về hiệu quả đồng thời mang lại tính linh hoạt định hướng vô giá. Hiểu các thông số hiệu suất này là điều cần thiết cho việc lựa chọn và kỹ thuật ứng dụng phù hợp.

Phân tích so sánh: Hộp số hành tinh đồng trục và góc phải

Việc lựa chọn giữa hộp số hành tinh đồng trục và góc phải đòi hỏi phải xem xét cẩn thận các yêu cầu ứng dụng, hạn chế về không gian và mức độ ưu tiên về hiệu suất. Mỗi cấu hình mang lại những lợi thế riêng biệt giúp nó phù hợp hơn với các tình huống cụ thể. Phân tích so sánh này xem xét những khác biệt quan trọng để cung cấp thông tin cho quá trình lựa chọn.

• Sự khác biệt về cách bố trí trục và tác động của chúng tới thiết kế máy
• So sánh hiệu quả giữa các phạm vi hoạt động
• Mật độ mô-men xoắn và khả năng truyền tải điện
• Ưu điểm và hạn chế dành riêng cho ứng dụng
• Cân nhắc chi phí trong suốt vòng đời thiết bị

So sánh hiệu quả và truyền tải điện

Hiệu suất thể hiện một trong những điểm khác biệt đáng kể nhất giữa hộp số hành tinh đồng trục và hộp số hành tinh góc phải. Đường dẫn điện trực tiếp của thiết kế đồng trục giảm thiểu tổn thất năng lượng, trong khi cấu hình góc vuông chịu thêm tổn thất ở bề mặt tiếp xúc bánh răng côn. Sự khác biệt về hiệu quả này ngày càng trở nên quan trọng trong các ứng dụng chu kỳ cao, nơi mức tiêu thụ năng lượng ảnh hưởng đáng kể đến chi phí vận hành.

Nguyên tắc lựa chọn dành riêng cho ứng dụng

Sự lựa chọn tối ưu giữa hộp số hành tinh đồng trục và hộp số hành tinh góc phải phụ thuộc rất nhiều vào các yêu cầu và hạn chế của ứng dụng cụ thể. Thiết kế đồng trục thường vượt trội trong các ứng dụng đòi hỏi hiệu suất tối đa và truyền tải điện đơn giản, trong khi cấu hình góc vuông giải quyết các thách thức không gian cụ thể. Việc hiểu các nguyên tắc ứng dụng này sẽ đảm bảo lựa chọn hộp số phù hợp để có độ tin cậy và hiệu suất lâu dài.

• Ưu tiên đồng trục cho: nhu cầu hiệu suất cao, ứng dụng truyền động trực tiếp
• Ưu tiên góc vuông cho: bố cục có không gian hạn chế, truyền lực 90°
• Cả hai cấu hình đều phù hợp cho: ứng dụng mô-men xoắn cao, định vị chính xác
• Những cân nhắc đặc biệt dành cho: môi trường khắc nghiệt, khả năng tiếp cận bảo trì
• Các yếu tố chi phí vòng đời: đầu tư ban đầu so với hiệu quả hoạt động

Kỹ thuật tiên tiến trong hệ thống bánh răng hành tinh hiện đại

Thiết kế hộp số hành tinh hiện đại kết hợp các nguyên tắc kỹ thuật và công nghệ sản xuất tiên tiến để đạt được mức hiệu suất chưa từng có. Các công ty như Công ty TNHH Máy móc Công nghiệp nặng SGR Thượng Hải sử dụng các hệ thống tối ưu hóa thiết kế phức tạp và thiết bị sản xuất chính xác để sản xuất hộp số đáp ứng các tiêu chuẩn chính xác của ngành. Nhóm nghiên cứu và phát triển của họ, bao gồm các tiến sĩ và kỹ sư cao cấp, đã phát triển các hệ thống chuyên biệt bao gồm Hộp số hành tinh và Hệ thống thiết kế tối ưu hóa bánh răng giun bao bọc kép phẳng.

• Tối ưu hóa biên dạng răng nâng cao để phân bổ tải trọng
• Sản xuất chính xác bằng máy CNC
• Kiểm tra toàn diện với hệ thống kiểm tra năng lượng và hiệu suất
• Vật liệu cải tiến và quy trình xử lý nhiệt
• Hệ thống thiết kế, sản xuất và dịch vụ kỹ thuật tích hợp

Đổi mới trong thiết kế hộp số hành tinh có độ ồn thấp

Giảm tiếng ồn thể hiện trọng tâm đáng kể trong việc phát triển hộp số hành tinh hiện đại, đặc biệt khi các ngành công nghiệp thực hiện các tiêu chuẩn môi trường và nơi làm việc nghiêm ngặt hơn. Các phương pháp kỹ thuật tiên tiến bao gồm sửa đổi răng được tối ưu hóa, dung sai sản xuất chính xác và kỹ thuật giảm rung chuyên dụng. Việc theo đuổi hộp số hành tinh tiếng ồn thấp các giải pháp đã trở thành điểm khác biệt mang tính cạnh tranh giữa các nhà sản xuất hàng đầu.

• Mài chính xác các răng bánh răng để có đặc tính chia lưới tối ưu
• Kỹ thuật lựa chọn và lắp vòng bi nâng cao
• Tối ưu hóa thiết kế vỏ để giảm rung
• Kỹ thuật hệ thống bôi trơn để giảm tiếng ồn
• Kiểm tra toàn diện bằng thiết bị đo âm thanh

Chọn hộp số hành tinh phù hợp cho ứng dụng của bạn

Lựa chọn hộp số hành tinh phù hợp đòi hỏi phải đánh giá một cách có hệ thống nhiều thông số kỹ thuật và cân nhắc vận hành. Ngoài quyết định đồng trục và góc vuông cơ bản, các kỹ sư phải xem xét các yêu cầu về mô-men xoắn, tỷ số tốc độ, điều kiện môi trường và kỳ vọng về vòng đời. Khung lựa chọn này giúp xác định cấu hình tối ưu đồng thời tránh những cạm bẫy thường gặp trong thông số kỹ thuật hộp số.

• Đánh giá toàn diện các yêu cầu về mô-men xoắn và tốc độ
• Phân tích các hạn chế gắn kết và hạn chế về không gian
• Đánh giá các yếu tố môi trường và chu kỳ nhiệm vụ
• Xem xét các yêu cầu bảo trì và khả năng tiếp cận
• Phân tích tổng chi phí sở hữu ngoài giá mua ban đầu

Phát triển thông số kỹ thuật

Tạo các thông số kỹ thuật toàn diện là một bước quan trọng trong quá trình lựa chọn hộp số hành tinh. Thông số kỹ thuật được xác định rõ ràng đảm bảo rằng hộp số được chọn sẽ hoạt động đáng tin cậy trong suốt thời gian sử dụng dự kiến ​​đồng thời đáp ứng mọi yêu cầu ứng dụng. Quá trình này phải bao gồm cả các thông số hiệu suất và đặc tính vật lý.

Câu hỏi thường gặp

Tuổi thọ sử dụng điển hình của hộp số hành tinh là gì?

Tuổi thọ sử dụng của hộp số hành tinh thay đổi đáng kể dựa trên điều kiện ứng dụng, phương pháp bảo trì và đặc tính tải. Trong điều kiện vận hành thích hợp và bảo trì thích hợp, hộp số hành tinh chất lượng cao thường đạt tuổi thọ 20.000 giờ. Các yếu tố quan trọng ảnh hưởng đến tuổi thọ bao gồm bôi trơn thích hợp, nhiệt độ vận hành trong giới hạn thiết kế, tránh tải sốc vượt quá công suất định mức và độ chính xác căn chỉnh. Các nhà sản xuất thích Công ty TNHH Máy móc Công nghiệp nặng SGR Thượng Hải thiết kế hộp số của họ để kéo dài tuổi thọ sử dụng thông qua thiết kế chắc chắn, vật liệu cao cấp và sản xuất chính xác.

Làm thế nào để hộp số hành tinh đạt được mật độ mô-men xoắn cao?

Hộp số hành tinh đạt được mật độ mô-men xoắn đặc biệt thông qua cấu trúc phân chia công suất độc đáo của chúng. Không giống như các cách bố trí bánh răng thông thường truyền lực qua một lưới bánh răng duy nhất, các hệ thống hành tinh phân phối mô-men xoắn trên nhiều bánh răng hành tinh cùng một lúc. Việc chia sẻ tải này cho phép thiết kế nhỏ gọn hơn trong khi xử lý các giá trị mô-men xoắn cao hơn. Ngoài ra, sự sắp xếp đồng trục tạo ra sự phân bổ lực cân bằng giúp giảm thiểu tải trọng ổ trục và ứng suất vỏ, góp phần hơn nữa vào kích thước nhỏ gọn. các hộp số hành tinh mô-men xoắn cao cấu hình đại diện cho một trong những giải pháp truyền tải điện tiết kiệm không gian nhất hiện có.

Hộp số hành tinh có thể được sử dụng trong các ứng dụng có độ chính xác cao không?

Tuyệt đối. Hộp số hành tinh đặc biệt phù hợp cho các ứng dụng có độ chính xác cao khi được sản xuất với dung sai và các bộ phận chính xác phù hợp. Các chỉ số chính xác chính bao gồm độ phản ứng ngược thấp (thường dưới 1 arcmin trong các mô hình chính xác), độ cứng xoắn cao và khả năng lặp lại vị trí tuyệt vời. Đối với các ứng dụng đòi hỏi độ chính xác cực cao, chuyên dụng hộp số hành tinh chính xác thiết kế kết hợp các tính năng như vòng bi tải trước, bánh răng nối đất chính xác và cấu hình răng được tối ưu hóa. Những đặc điểm này làm cho hộp số hành tinh trở nên lý tưởng cho chế tạo robot, hàng không vũ trụ, thiết bị y tế và các ứng dụng khác yêu cầu điều khiển chuyển động chính xác.

Hộp số hành tinh yêu cầu bảo trì gì?

Hộp số hành tinh yêu cầu bảo trì tương đối tối thiểu so với nhiều bộ phận truyền lực khác, nhưng việc chăm sóc thích hợp sẽ kéo dài đáng kể tuổi thọ sử dụng. Các hoạt động bảo trì chính bao gồm bôi trơn thường xuyên theo thông số kỹ thuật của nhà sản xuất, kiểm tra định kỳ tính toàn vẹn của vòng đệm và giám sát tiếng ồn hoặc sự gia tăng nhiệt độ bất thường. hiện đại bảo trì hộp số hành tinh thực tiễn nhấn mạnh việc giám sát dựa trên tình trạng thay vì thay thế theo khoảng thời gian cố định, sử dụng phân tích độ rung, phân tích dầu và giám sát nhiệt để dự đoán nhu cầu bảo trì trước khi xảy ra lỗi.

Làm cách nào để chọn giữa hộp số hành tinh thẳng hàng và góc phải?

Việc lựa chọn giữa hộp số hành tinh nội tuyến (đồng trục) và góc vuông chủ yếu phụ thuộc vào các hạn chế về không gian và yêu cầu về hiệu quả trong ứng dụng cụ thể của bạn. Thiết kế đồng trục mang lại hiệu quả cao hơn và mật độ mô-men xoắn thường lớn hơn, khiến chúng trở nên lý tưởng khi việc căn chỉnh đầu vào và đầu ra đơn giản. Cấu hình góc vuông giải quyết các thách thức về không gian trong đó động cơ chính phải được đặt vuông góc với bộ phận được dẫn động, mặc dù có sự đánh đổi về hiệu quả một chút do có thêm tầng bánh răng côn. Hãy xem xét bố cục hệ thống hoàn chỉnh, khả năng tiếp cận để bảo trì và các yêu cầu về hiệu quả khi đưa ra quyết định lựa chọn cơ bản này.
