Tìm hiểu về hộp số Worm bao bọc kép: Đi sâu vào thiết kế và ứng dụng

Trong thế giới truyền tải điện, việc đạt được mô-men xoắn cao và vận hành êm ái trong một không gian nhỏ gọn là một thách thức kỹ thuật thường xuyên. Trong số các giải pháp khác nhau, hộp số sâu bao bọc đôi nổi bật như một thiết kế độc đáo và hiệu quả cao cho các ứng dụng đòi hỏi khắt khe. Không giống như bánh răng trục vít tiêu chuẩn, cấu hình này giúp tăng đáng kể sự tiếp xúc bề mặt giữa trục vít và bánh răng, dẫn đến khả năng chịu tải và độ bền vượt trội. Bài viết này cung cấp thông tin khám phá toàn diện về công nghệ bánh răng giun bao bọc kép, các ưu điểm của nó, các trường hợp sử dụng lý tưởng và các tiêu chí lựa chọn quan trọng để giúp bạn hiểu vai trò then chốt của nó trong máy móc hiện đại.

Ổ đĩa Worm Gear bao bọc đôi là gì?

Bộ truyền động bánh răng trục vít bao bọc kép là một loại hệ thống bánh răng chuyên dụng trong đó cả trục vít (vít) và bánh răng trục vít (bánh xe) đều có cổ hoặc hình đồng hồ cát. Điều này có nghĩa là con sâu quấn quanh bánh răng và đồng thời bánh răng bao bọc con sâu. Hành động bao bọc kép này tạo ra diện tích tiếp xúc lớn hơn nhiều giữa các răng giao phối so với bộ bánh răng giun hình trụ hoặc vỏ bọc đơn. Lợi ích chính của thiết kế phức tạp này là khả năng truyền tải mô-men xoắn đặc biệt cao mà không ảnh hưởng đến độ nén vốn có của thiết kế bánh răng trục vít. Hình dạng phức tạp yêu cầu chế tạo chính xác nhưng mang lại hiệu suất vượt trội trong môi trường khắc nghiệt.

• Diện tích tiếp xúc tăng: Thiết kế có họng cho phép nhiều răng chia sẻ tải trọng đồng thời, giảm đáng kể ứng suất lên từng răng bánh răng.
• Sản xuất chính xác: Việc sản xuất các bộ phận này đòi hỏi máy móc CNC tiên tiến và kiểm soát chất lượng nghiêm ngặt để đảm bảo chia lưới hoàn hảo và hiệu suất tối ưu.
• Phân phối tải vượt trội: Tải trọng không tập trung vào một điểm mà được phân bổ trên một bề mặt rộng hơn, giảm thiểu hao mòn.

Ưu điểm chính của bánh răng giun bao bọc đôi

Hình học độc đáo của hộp số sâu bao bọc đôi chuyển thành một số lợi thế vận hành khác biệt khiến nó trở thành lựa chọn ưu tiên cho các ứng dụng hạng nặng. Những hộp số này được thiết kế để vượt trội trong những trường hợp những hộp số khác có thể bị hỏng, mang đến sự kết hợp giữa sức mạnh, độ tin cậy và tuổi thọ. Những điểm sau đây trình bày chi tiết những lợi ích cốt lõi giúp thiết kế hộp số này trở nên khác biệt so với các đối tác của nó.

• Công suất mô-men xoắn cao hơn: Vùng tiếp xúc mở rộng cho phép hệ thống xử lý tải sốc và duy trì công suất mô-men xoắn cao hiệu quả hơn so với bánh răng trục vít tiêu chuẩn.
• Tăng cường độ bền và tuổi thọ: Với ứng suất giảm trên một đơn vị diện tích, các bộ phận ít bị mài mòn hơn, dẫn đến tuổi thọ hoạt động dài hơn và giảm nhu cầu bảo trì.
• Thiết kế nhỏ gọn cho tỷ lệ giảm cao: Chúng cung cấp tỷ lệ giảm tốc một giai đoạn cao trong một gói tương đối nhỏ, tiết kiệm không gian quý giá khi bố trí máy móc.
• Hoạt động yên tĩnh hơn: Sự tương tác mượt mà, nhiều răng thường mang lại hiệu suất êm hơn và mượt mà hơn, điều này rất quan trọng trong môi trường nhạy cảm với tiếng ồn.

So sánh: Vỏ bọc kép và Bánh răng giun tiêu chuẩn

Khi chọn hộp số, việc hiểu được sự khác biệt về hiệu suất giữa bánh răng côn hình trụ kép và bánh răng trụ tiêu chuẩn là rất quan trọng. Bảng dưới đây nêu ra những điểm khác biệt chính ảnh hưởng đến mức độ phù hợp của ứng dụng.

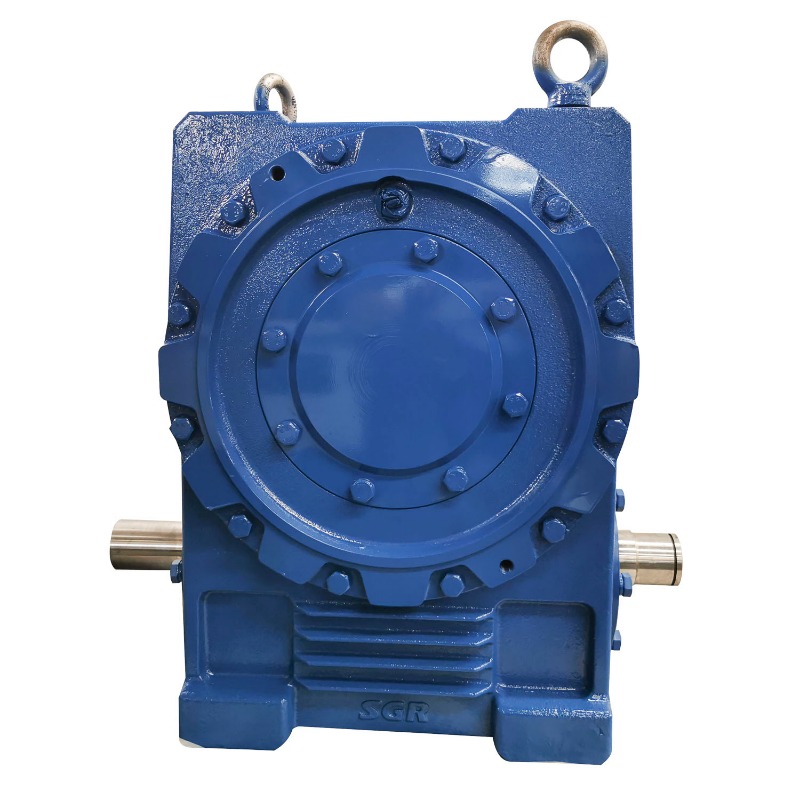

Bộ giảm tốc bánh răng bao bọc đôi hiệu quả cao

Tối ưu hóa Hiệu suất với Thiết kế Bánh răng Bao bọc Đôi

Để tận dụng tối đa khả năng của một thiết kế bánh răng bao bọc đôi , một số yếu tố phải được xem xét tỉ mỉ. Tối ưu hóa không chỉ là việc chọn hộp số; đó là việc tích hợp nó một cách chính xác vào một hệ thống. Sự liên kết, bôi trơn và quản lý nhiệt thích hợp là điều tối quan trọng để đạt được hiệu suất và tuổi thọ như đã hứa. Bỏ qua những khía cạnh này có thể phủ nhận những lợi thế vốn có của thiết kế mạnh mẽ này.

• Căn chỉnh chính xác: Sai lệch là nguyên nhân chính dẫn đến thất bại. Các bộ phận này phải được lắp đặt hết sức cẩn thận để đảm bảo sâu và bánh răng được đặt ở vị trí hoàn hảo so với nhau.
• Hệ thống bôi trơn tiên tiến: Tiếp xúc trượt cao tạo ra nhiệt. Một hệ thống bôi trơn chuyên dụng với dầu có chất lượng cao, độ nhớt cao là điều cần thiết để giảm ma sát, tản nhiệt và chống mài mòn.
• Quản lý nhiệt: Đối với các hoạt động tải cao liên tục, các phương pháp làm mát bên ngoài như quạt hoặc bộ trao đổi nhiệt có thể cần thiết để duy trì nhiệt độ vận hành tối ưu.
• Lựa chọn vật liệu: Trục vít thường được làm từ thép cứng, trong khi bánh răng thường được làm từ hợp kim đồng mềm hơn để quản lý các đặc tính ma sát và mài mòn một cách hiệu quả.

Ứng dụng công nghiệp của hộp số Worm hạng nặng

Bản chất mạnh mẽ của hộp số giun hạng nặng khiến chúng không thể thiếu trong các ngành công nghiệp nơi thiết bị bị đẩy đến giới hạn của nó. Khả năng cung cấp mô-men xoắn lớn trong một kích thước nhỏ gọn và chịu được tải va đập đột ngột khiến chúng trở thành nền tảng của máy móc hạng nặng. Từ việc di chuyển những vật nặng khổng lồ trong khai thác mỏ đến định vị chính xác trong ngành hàng không vũ trụ, những hộp số này là những anh hùng thầm lặng trong lĩnh vực điều khiển chuyển động.

• Khai thác và chế biến khoáng sản: Được sử dụng trong các bộ truyền động băng tải, máy nghiền và tời nơi độ tin cậy dưới tải trọng cực lớn là không thể thương lượng.
• Thiết bị xây dựng: Cần thiết cho bộ truyền động quay của máy xúc, cơ cấu nâng của cần cẩu và trống trộn bê tông.
• Xử lý vật liệu:
• Nhà máy thép và nhà máy cán: Được sử dụng trong bàn lăn và máy thao tác xử lý kim loại nóng đỏ dưới lực cực lớn.
• Hàng không vũ trụ và quốc phòng: Được tìm thấy trong các hệ thống phóng tên lửa và cơ chế định vị vệ tinh đòi hỏi chuyển động chính xác dưới áp lực cao.

Chọn hộp số giảm mô-men xoắn cao

Lựa chọn quyền hộp số giảm mô-men xoắn cao là một quyết định quan trọng ảnh hưởng đến hiệu quả, chi phí và độ tin cậy của toàn bộ hệ thống của bạn. Quá trình lựa chọn không chỉ dừng lại ở việc xem xét xếp hạng mô-men xoắn mà còn bao gồm cái nhìn toàn diện về các yêu cầu, điều kiện môi trường và chi phí vòng đời của ứng dụng. Một cách tiếp cận có phương pháp đảm bảo bạn có được hộp số không chỉ phù hợp mà còn tối ưu cho nhu cầu cụ thể của bạn.

• Xác định đặc tính tải: Phân tích bản chất của tải trọng (không đổi, thay đổi, sốc), độ lớn của tải và mômen khởi động cần thiết.
• Xác định tỷ lệ giảm và tốc độ đầu ra: Tính toán tỷ lệ cần thiết để đạt được tốc độ đầu ra mong muốn từ RPM của động cơ đầu vào của bạn.
• Đánh giá điều kiện môi trường: Xem xét các yếu tố như nhiệt độ môi trường xung quanh, sự hiện diện của bụi hoặc hơi ẩm và không gian sẵn có để lắp đặt.
• Đánh giá yếu tố dịch vụ: Luôn chọn hộp số có hệ số bảo trì có tính đến tình trạng quá tải tiềm ẩn và mức độ nghiêm trọng của ứng dụng của bạn.
• Xem xét chi phí vòng đời: Nhìn xa hơn giá mua ban đầu. Yếu tố về chi phí bảo trì dự kiến, hiệu quả sử dụng năng lượng và thời gian ngừng hoạt động.

Thông số kỹ thuật chính cần xem xét

Khi xem xét bảng dữ liệu của nhà sản xuất để biết hộp giảm tốc bánh răng sâu , hãy chú ý đến các thông số kỹ thuật quan trọng này để đảm bảo sự phù hợp hoàn hảo cho ứng dụng của bạn.

Câu hỏi thường gặp

Sự khác biệt chính giữa bánh răng sâu đơn và vỏ kép là gì?

Sự khác biệt cơ bản nằm ở hình học của chúng. Trong bộ bánh răng trục vít một lớp bọc (hoặc hình trụ), chỉ có bánh răng trục vít được thắt cổ để quấn một phần quanh trục vít hình trụ. trong một hộp số sâu bao bọc đôi , cả con sâu và bánh răng đều bị kẹt. Điều này tạo ra một con sâu hình đồng hồ cát quấn quanh bánh răng và một bánh răng đồng thời bao bọc con sâu. Hoạt động bao bọc kép này dẫn đến diện tích tiếp xúc lớn hơn đáng kể giữa các răng ăn khớp, đây là chìa khóa mang lại công suất mô-men xoắn và độ bền cao hơn so với thiết kế vỏ bọc đơn.

Tại sao hộp số giun bọc kép đắt hơn?

Chi phí cao hơn của một hộp số sâu bao bọc đôi trực tiếp là do quá trình sản xuất phức tạp của nó. Hình dạng cổ họng, hình đồng hồ cát của cả sâu và bánh răng là cực kỳ khó tạo ra. Nó đòi hỏi máy móc CNC chuyên dụng, chính xác và kiểm soát chất lượng nghiêm ngặt để đảm bảo rằng hai thành phần ăn khớp hoàn hảo trên diện tích tiếp xúc lớn. Thời gian gia công bổ sung, chuyên môn và quy trình kiểm tra liên quan đến việc tạo ra hoạt động liên hợp chính xác này góp phần làm tăng chi phí ban đầu so với hộp số trục vít tiêu chuẩn, mặc dù điều này thường được chứng minh bằng hiệu suất vượt trội và tuổi thọ của chúng trong các ứng dụng đòi hỏi khắt khe.

Làm cách nào để duy trì bộ truyền động bánh răng sâu bao bọc kép?

Duy trì một ổ bánh răng sâu bao bọc đôi tập trung vào việc bôi trơn thích hợp và theo dõi tình trạng. Thứ nhất, điều quan trọng là phải sử dụng đúng loại và độ nhớt của chất bôi trơn do nhà sản xuất chỉ định, vì khả năng tiếp xúc trượt cao hoàn toàn phụ thuộc vào màng dầu chắc chắn. Thường xuyên kiểm tra mức dầu và tìm kiếm các dấu hiệu ô nhiễm hoặc xuống cấp. Thứ hai, theo dõi nhiệt độ vận hành và lắng nghe những thay đổi về âm thanh, vì quá nhiệt hoặc tiếng ồn bất thường có thể cho thấy các vấn đề về sai lệch, quá tải hoặc bôi trơn. Cuối cùng, hãy tuân thủ lịch trình bảo trì phòng ngừa nghiêm ngặt đối với việc thay dầu và kiểm tra để chủ động giải quyết vấn đề hao mòn và đảm bảo tuổi thọ sử dụng tối đa.

Hộp số worm có thể được sử dụng để dừng hoặc giữ tải không?

Có, một trong những ưu điểm vốn có của bất kỳ thiết kế bánh răng trục vít nào, bao gồm cả bao bọc đôi loại, là khả năng tự nhiên của nó để ngăn chặn việc lái xe ngược chiều. Do ma sát cao và góc đặc biệt của ren giun, hệ thống thường tự khóa. Điều này có nghĩa là một lực tác dụng lên trục đầu ra (bánh răng) không thể dẫn động ngược lại trục đầu vào (con sâu). Đặc điểm này làm cho hộp giảm tốc bánh răng sâus tuyệt vời cho các ứng dụng như băng tải trên đường nghiêng, tời nâng và thang máy trong đó cần có cơ chế giữ an toàn khi xảy ra sự cố để ngăn tải giảm xuống không kiểm soát được nếu mất điện.

Các dấu hiệu hỏng hóc ở hộp số giun hạng nặng là gì?

Nhận biết sớm những dấu hiệu thất bại trong hộp số sâu nặng có thể ngăn chặn thời gian ngừng hoạt động thảm khốc. Các chỉ số chính bao gồm nhiệt độ vận hành tăng lên đáng kể, điều này thường chỉ ra các vấn đề về bôi trơn hoặc quá tải. Những tiếng động bất thường như tiếng mài, tiếng gõ hoặc tiếng kêu quá mức cho thấy răng bánh răng bị mòn, rỗ hoặc lệch trục. Rò rỉ dầu có thể nhìn thấy xung quanh vòng đệm cho thấy vòng đệm bị hỏng, điều này có thể dẫn đến bôi trơn không đủ. Cuối cùng, việc mất độ chính xác về vị trí hoặc tăng phản ứng ngược (chuyển động tự do) ở trục đầu ra là những dấu hiệu cơ học rõ ràng của sự hao mòn bên trong cần được kiểm tra và bảo trì ngay lập tức.
