Cách chọn hộp số Worm: 3 yếu tố ngoài giá cả

A hộp số sâu được sử dụng rộng rãi trong các hệ thống truyền động công nghiệp yêu cầu giảm tốc độ, chuyển đổi mô-men xoắn và bố trí ổ đĩa nhỏ gọn. Các ứng dụng điển hình bao gồm thiết bị hàng hải, máy nâng, hệ thống nâng sân khấu, thiết bị gia công và dây chuyền sản xuất tự động.

Khi mua một hộp số sâu Tuy nhiên, nhiều người mua mắc sai lầm khi chỉ tập trung vào mức giá ban đầu. Hộp số giá rẻ có thể mang lại giá trị tốt hơn nhưng các vấn đề như tiếng ồn quá mức, quá nhiệt, khả năng chịu tải không đủ hoặc bảo trì thường xuyên có thể làm tăng tổng chi phí sở hữu.

Vậy nên chọn thế nào cho đúng hộp số sâu cho thiết bị của bạn?

Theo SGR, nhà sản xuất có hơn 10 năm kinh nghiệm trong việc phát triển và sản xuất hộp số trục vít, người mua nên đánh giá ba yếu tố chính trước khi đưa ra quyết định mua: vật liệu và quy trình sản xuất, hiệu suất vận hành thực tế cũng như khả năng kỹ thuật và dịch vụ hậu mãi của nhà sản xuất.

01. Nguyên liệu và quy trình sản xuất

Các vật liệu được sử dụng trong hộp số trục vít và các quy trình được sử dụng để sản xuất các bộ phận của nó có ảnh hưởng trực tiếp đến khả năng chống mài mòn, khả năng chịu tải, chất lượng truyền động và tuổi thọ sử dụng.

Mặc dù hai hộp số trục vít có thể trông giống nhau ở bên ngoài nhưng các bộ phận bên trong và tiêu chuẩn sản xuất của chúng có thể khác nhau đáng kể.

Vật liệu trục giun và xử lý nhiệt

trong một hộp số sâu , trục giun và bánh giun tạo thành cặp lõi truyền động.

Trục giun chất lượng cao thường sử dụng thép hợp kim 20CrMnTi, có thể được cacbon hóa và tôi trước khi mài chính xác. Khi được kiểm soát hợp lý, quá trình cacbon hóa và làm nguội sẽ tạo ra bề mặt cứng, chống mài mòn trong khi vẫn duy trì được lõi cứng hơn.

Việc mài chính xác sau đó giúp cải thiện chất lượng bề mặt răng của sâu và độ chính xác hình học, hỗ trợ chia lưới mượt mà hơn với bánh vít.

Các quy trình này đặc biệt quan trọng trong các ứng dụng liên quan đến tải nặng hoặc thời gian vận hành kéo dài, trong đó các điều kiện mài mòn và tiếp xúc có thể ảnh hưởng đến hiệu suất hộp số theo thời gian.

Để so sánh, hộp số được sản xuất bằng vật liệu kém phù hợp hơn hoặc xử lý nhiệt không đầy đủ có thể bị mòn nhanh hơn, phản ứng ngược tăng lên hoặc hiệu suất truyền động kém hơn.

Vật liệu bánh giun

Chất liệu bánh giun cũng quan trọng không kém.

Đồng hợp kim hiệu suất cao thường được sử dụng trong các hệ thống truyền động sâu vì đặc tính ma sát và mài mòn thuận lợi khi kết hợp với bề mặt sâu và hệ thống bôi trơn phù hợp.

Bánh vít và bánh vít phải phối hợp với nhau như một cặp truyền động ăn khớp. Lựa chọn vật liệu, hình dạng răng, độ hoàn thiện bề mặt, bôi trơn và điều kiện vận hành đều ảnh hưởng đến hiệu suất của các bề mặt tiếp xúc.

Các lựa chọn thay thế có chi phí thấp hơn có thể sử dụng các vật liệu khác nhau để giảm chi phí sản xuất. Tuy nhiên, việc thay thế vật liệu phải luôn được đánh giá dựa trên các yêu cầu về tải trọng, tốc độ, bôi trơn và tuổi thọ thực tế của hộp số.

Tại sao độ chính xác trong sản xuất lại quan trọng

Chỉ vật liệu tốt không đảm bảo hộp số trục vít chất lượng cao.

Độ chính xác trong sản xuất cũng ảnh hưởng đến sự tiếp xúc của răng, tiếng ồn, độ rung, nhiệt độ và tính nhất quán của bộ truyền động.

Khi so sánh các nhà cung cấp, bạn có thể hỏi về: vật liệu trục giun và xử lý nhiệt, vật liệu bánh vít, quy trình gia công và mài răng, kiểm tra lắp ráp và tiếp xúc bánh răng, các yêu cầu bôi trơn và quy trình kiểm soát chất lượng.

Mục tiêu không chỉ đơn giản là tìm một hộp số được làm từ vật liệu cao cấp. Đó là tìm một hệ thống truyền động có vật liệu và quy trình sản xuất phù hợp với ứng dụng đã định.

02. Hiệu suất vận hành thực tế: Hiệu suất, Khả năng chịu tải và Tự khóa

Yếu tố thứ hai là cách hộp số trục vít hoạt động trong điều kiện vận hành thực tế.

Ba đặc điểm đáng được quan tâm đặc biệt: hiệu suất truyền tải, khả năng chịu tải và hành vi tự khóa.

Hiệu suất truyền tải và nhiệt độ hoạt động

Hiệu suất truyền tải ảnh hưởng đến lượng điện năng đầu vào được chuyển đổi thành năng lượng đầu ra hữu ích và lượng năng lượng bị mất trong quá trình vận hành.

trong một worm gearbox, sliding contact between the worm and worm wheel creates friction. The actual efficiency depends on factors such as transmission geometry, gear ratio, materials, surface finish, lubrication, input speed, and operating load.

Một phương pháp thiết kế được sử dụng để cải thiện hiệu suất truyền động sâu là thiết kế bánh răng sâu bao bọc kép.

So với cặp bánh răng trục vít hình trụ thông thường, thiết kế vỏ kép có thể mang lại diện tích tiếp xúc lớn hơn và ăn khớp trên nhiều răng khi được thiết kế và sản xuất phù hợp. Điều này có thể giúp phân phối tải và cải thiện hiệu suất truyền tải.

Hộp số giun bao bọc kép của SGR sử dụng công nghệ truyền động này để hỗ trợ các ứng dụng công nghiệp đòi hỏi khắt khe.

Khi đánh giá hiệu suất hộp số, người mua nên xem xét các điều kiện vận hành dự kiến ​​thay vì chỉ dựa vào con số hiệu suất chung. Nhiệt độ vận hành, bôi trơn, yêu cầu làm việc liên tục và tản nhiệt cũng cần được tính đến.

Hộp số hoạt động ở nhiệt độ không phù hợp cho ứng dụng của nó có thể yêu cầu đánh giá thêm về tải trọng, tỷ lệ, bôi trơn, lắp đặt hoặc điều kiện làm mát.

Tải công suất và mô-men xoắn đầu ra

Khả năng chịu tải là một yếu tố lựa chọn quan trọng khác.

Hộp số phải có khả năng xử lý mô-men xoắn liên tục cần thiết cũng như các tải trọng cao nhất và điều kiện vận hành có liên quan. Việc chọn một mô hình chỉ dựa trên công suất động cơ danh định có thể dẫn đến cấu hình không phù hợp.

Trước khi chọn một hộp số sâu , xác nhận mô-men xoắn đầu ra cần thiết, công suất và tốc độ đầu vào, tỷ lệ giảm tốc, tải liên tục và tải cao điểm, tần suất bắt đầu và dừng chu kỳ làm việc, nhiệt độ môi trường cũng như các điều kiện lắp đặt và lắp đặt.

Theo thông tin sản phẩm của công ty, đối với các ứng dụng công nghiệp lớn, phạm vi hộp số trục vít của SGR bao gồm khoảng cách tâm từ 100 đến 710 mm và công suất mô-men xoắn đầu ra lên tới T2 ≤ 160.000 N·m.

Các thông số kỹ thuật này minh họa nhiều giải pháp truyền động hạng nặng hiện có, nhưng vẫn phải chọn mô hình phù hợp theo yêu cầu vận hành thực tế.

Đối với máy nâng, thiết bị khai thác mỏ và các ứng dụng đòi hỏi khắt khe khác, kích thước phù hợp là điều cần thiết để vận hành đáng tin cậy.

Tự khóa: Một cân nhắc quan trọng cho các ứng dụng nâng

Tự khóa là một đặc điểm khác mà một số người mua cân nhắc khi lựa chọn hộp số giun.

Trong một số cấu hình truyền động sâu nhất định, cơ cấu này có thể chống lại việc dẫn động lùi trong các điều kiện vận hành cụ thể. Điều này có thể hữu ích trong các ứng dụng mà tải có thể đẩy trục đầu ra về phía sau.

Các ứng dụng tiềm năng bao gồm hệ thống nâng sân khấu, máy nâng và các cơ chế khác cần kiểm soát chuyển động lùi.

Tuy nhiên, không phải hộp số giun nào cũng có khả năng tự khóa một cách đáng tin cậy. Hành vi tự khóa phụ thuộc vào các yếu tố bao gồm góc dẫn, điều kiện ma sát, bôi trơn, vật liệu, độ mài mòn và trạng thái vận hành thực tế.

Không nên cho rằng hộp số cung cấp chức năng giữ an toàn chỉ vì nó sử dụng bánh răng trục vít.

Đối với các ứng dụng nâng hoặc treo tải, người mua phải xác nhận các yêu cầu kỹ thuật của nhà sản xuất và xác định xem thiết kế hệ thống và các tiêu chuẩn hiện hành có yêu cầu phanh độc lập hoặc thiết bị an toàn khác hay không.

Cách tiếp cận đúng là đánh giá tính năng tự khóa như một phần của hệ thống truyền động và an toàn hoàn chỉnh.

03. Kinh nghiệm của nhà sản xuất và dịch vụ hậu mãi

Việc mua hộp số không nên kết thúc khi sản phẩm được giao.

Đối với các nhà sản xuất thiết bị công nghiệp và đội bảo trì, kinh nghiệm của nhà cung cấp, hỗ trợ kỹ thuật, tính sẵn có của phụ tùng thay thế và thời gian phản hồi có thể ảnh hưởng đến độ tin cậy chung của thiết bị.

Ngay cả khi hai sản phẩm có thông số kỹ thuật và vật liệu tương tự nhau, sự khác biệt về kinh nghiệm thiết kế, kiến ​​thức về kiểm soát sản xuất, lắp ráp và ứng dụng có thể dẫn đến kết quả vận hành khác nhau.

Kinh nghiệm kỹ thuật và phát triển sản phẩm

Một nhà sản xuất hộp số có kinh nghiệm có thể giúp khách hàng đánh giá các yêu cầu vận hành và xác định cấu hình hộp số phù hợp.

Ví dụ: việc lựa chọn hộp số trục vít có thể yêu cầu xem xét: tỷ lệ giảm cần thiết, mô-men xoắn đầu ra, tốc độ và công suất đầu vào, kích thước lắp đặt, cấu hình trục và mặt bích, điều kiện hoạt động liên tục, bôi trơn và nhiệt độ và các yêu cầu về Tự khóa.

Đối với các dự án OEM, khả năng điều chỉnh cấu hình hộp số cho phù hợp với thiết kế của máy có thể cũng quan trọng như thông số kỹ thuật tiêu chuẩn của sản phẩm.

Phụ tùng thay thế và hỗ trợ kỹ thuật

Dịch vụ hậu mãi đặc biệt quan trọng khi hộp số được tích hợp vào dây chuyền sản xuất hoặc máy hạng nặng.

Nếu hộp số cần khắc phục sự cố, bảo trì hoặc thay thế, việc hỗ trợ kỹ thuật bị trì hoãn hoặc phụ tùng thay thế không có sẵn có thể kéo dài thời gian ngừng hoạt động của thiết bị.

Khi đánh giá nhà cung cấp, hãy cân nhắc xem liệu họ có thể cung cấp tư vấn kỹ thuật và lựa chọn sản phẩm, hướng dẫn liên quan đến lắp đặt, hỗ trợ khắc phục sự cố, hỗ trợ phụ tùng, liên lạc phản hồi sau khi giao hàng hay không.

Một nhà cung cấp đáng tin cậy phải có khả năng hỗ trợ khách hàng ngoài giao dịch ban đầu.

04.Tại sao nên chọn hộp số Worm bao bọc đôi SGR?

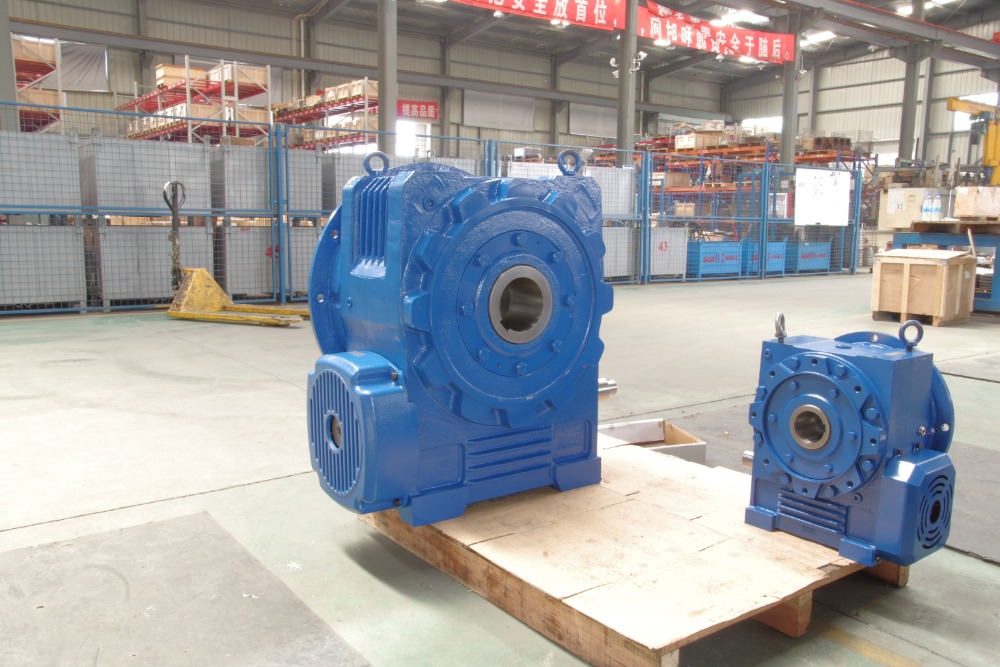

SGR có hơn 10 năm kinh nghiệm trong việc phát triển và sản xuất hộp số giun. Công nghệ hộp số giun bao bọc kép của nó tập trung vào thiết kế, sản xuất, lắp ráp và kiểm tra cặp truyền động bánh vít và bánh vít.

Thiết kế vỏ kép cho phép diện tích tiếp xúc giữa giun và bánh vít lớn hơn so với cách bố trí bánh răng giun hình trụ thông thường. Với hình học và độ chính xác chế tạo phù hợp, điều này có thể hỗ trợ tải trọng răng được phân bổ nhiều hơn và cải thiện hiệu suất truyền động.

SGR cũng đã tiến hành làm việc có hệ thống với các trường đại học liên quan về thiết kế hộp số trục vít, quy trình sản xuất, lắp ráp sản xuất và phương pháp kiểm tra.

Đối với những khách hàng đang tìm kiếm giải pháp hộp số giun công nghiệp, SGR cung cấp hỗ trợ kỹ thuật để giúp đánh giá các yêu cầu ứng dụng và chọn cấu hình phù hợp. （Tác giả: SGR, Angie Zhang）
