Cách chọn Hộp số hành tinh cho máy móc công nghiệp, robot, hệ thống ô tô và các ứng dụng mô-men xoắn cao

Máy móc công nghiệp, robot và hệ thống ô tô đều dựa vào các bộ phận có thể truyền mô-men xoắn cao trong một diện tích nhỏ gọn và rất ít tổ hợp cơ khí thực hiện điều này hiệu quả như một bộ phận cơ khí. hộp số hành tinh . Hướng dẫn này trình bày cách thức hoạt động của các hệ thống bánh răng này, các loại có sẵn và những điều cần cân nhắc khi chọn một hệ thống cho một ứng dụng đòi hỏi khắt khe.

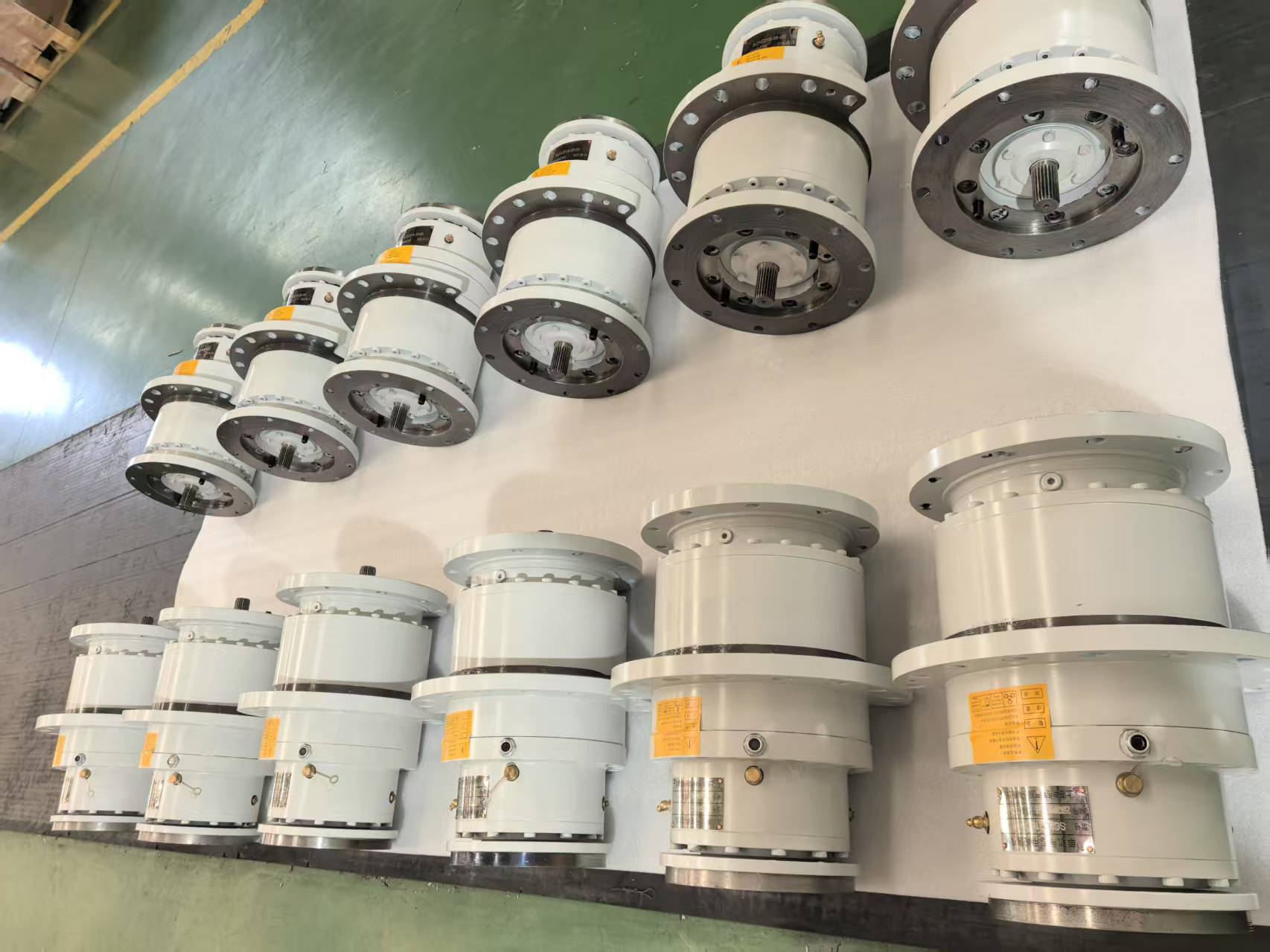

Hộp số hành tinh là gì và hệ thống bánh răng hành tinh hoạt động như thế nào?

Hộp số hành tinh, còn được gọi là hộp số hành tinh, là cơ cấu giảm tốc hoặc tăng bánh răng được xây dựng xung quanh ba thành phần cốt lõi: bánh răng mặt trời trung tâm, một bộ bánh răng hành tinh quay quanh nó và một bánh răng vòng ngoài có răng bên trong mà bánh răng hành tinh ăn khớp với nhau. Các bánh răng hành tinh được giữ cố định bằng một bộ phận quay và tùy thuộc vào bộ phận nào được cố định, bộ phận nào được dẫn động và bộ phận nào là đầu ra, tổ hợp có thể tạo ra nhiều tỷ lệ giảm tốc trong một vỏ rất nhỏ gọn.

Cấu trúc hệ thống bánh răng hành tinh là yếu tố mang lại cho thiết kế này những đặc điểm nổi bật. Bởi vì nhiều bánh răng hành tinh chia sẻ tải trọng được truyền đồng thời, thay vì một cặp bánh răng mang toàn bộ mô-men xoắn như trong hệ thống bánh răng đơn giản, nên tải trọng được phân bổ qua nhiều điểm tiếp xúc cùng một lúc. Sự sắp xếp bánh răng hành tinh bánh răng mặt trời này là trọng tâm giúp hệ thống hộp số truyền mô-men xoắn đạt được công suất cao mà không cần vỏ lớn tương ứng. Kết quả là tạo ra một cơ cấu giảm tốc nhỏ gọn phù hợp với các ứng dụng có không gian hạn chế nhưng yêu cầu mô-men xoắn cao.

Các loại hộp số hành tinh chính là gì?

Hộp số hành tinh được phân loại chủ yếu theo số giai đoạn giảm tốc, hướng trục của chúng và mức độ chính xác cần thiết cho ứng dụng.

Hộp số hành tinh một cấp

Hộp số hành tinh một cấp sử dụng một bộ bánh răng mặt trời, hành tinh và vành đai để đạt được tỷ số giảm vừa phải. Cấu hình này nhỏ gọn và hiệu quả, đồng thời nó thường được chọn khi tỷ số yêu cầu nằm trong phạm vi mà một bộ bánh răng đơn lẻ có thể cung cấp trên thực tế.

Hộp số hành tinh nhiều tầng

Hộp số hành tinh nhiều tầng kết nối hai hoặc nhiều bộ bánh răng hành tinh nối tiếp, với đầu ra của một cấp sẽ dẫn động đầu vào của cấp tiếp theo. Điều này cho phép tỷ lệ giảm tổng thể cao hơn nhiều so với thiết kế một giai đoạn, mặc dù nó làm tăng thêm độ dài và một số phản ứng dữ dội bổ sung ở mỗi giai đoạn được thêm vào.

Bộ giảm tốc hành tinh nội tuyến

Bộ giảm tốc hành tinh nội tuyến giữ trục đầu vào và đầu ra trên cùng một trục, giúp đơn giản hóa việc ghép nối với động cơ và thiết bị dẫn động, đồng thời là một trong những cấu hình phổ biến nhất trong tự động hóa công nghiệp.

Hộp số hành tinh góc phải

Hộp số hành tinh góc phải kết hợp một tầng bánh răng côn hoặc hypoid để chuyển hướng truyền lực 90 độ, rất hữu ích khi những hạn chế về không gian hoặc yêu cầu bố trí không cho phép sắp xếp nội tuyến.

Bộ bánh răng hành tinh chính xác

Một bộ bánh răng hành tinh chính xác được sản xuất với dung sai chặt chẽ hơn, đặc biệt để giảm thiểu phản ứng ngược và lỗi định vị, khiến nó phù hợp cho các ứng dụng điều khiển chuyển động và robot trong đó độ chính xác quan trọng ngang với công suất mô-men xoắn.

Hộp số hành tinh thường được sử dụng ở đâu?

Hộp số hành tinh xuất hiện trong nhiều ngành công nghiệp đòi hỏi sự kết hợp giữa mô-men xoắn cao, kích thước nhỏ gọn và khả năng truyền lực đáng tin cậy.

Ứng dụng máy móc tự động hóa công nghiệp hộp số hành tinh rộng rãi trong các trục được điều khiển bằng servo, bảng lập chỉ mục và thiết bị đóng gói, trong đó điều khiển chuyển động chính xác và định vị lặp lại là rất cần thiết. Hệ thống truyền động rô-bốt phụ thuộc vào hộp số hành tinh để truyền động chung, vì cánh tay rô-bốt cần mật độ mô-men xoắn cao trong một vỏ nhỏ để giữ cho tổng thể cánh tay nhẹ và phản ứng nhanh. Các ứng dụng hộp số của hệ thống băng tải thiên về thiết kế hành tinh khi bộ truyền động nhỏ gọn cần xử lý các tải trọng thay đổi trong thời gian hoạt động dài. Hệ thống truyền động ô tô sử dụng bộ bánh răng hành tinh bên trong hộp số tự động để đạt được nhiều tỷ số truyền mà không cần số lượng lớn các cặp bánh răng riêng biệt. Các bộ truyền động của máy xây dựng, bao gồm cả bộ truyền động trong máy xúc và cần cẩu, dựa vào bộ truyền động cuối cùng của hành tinh để cung cấp mô-men xoắn cao cần thiết cho việc nâng và di chuyển vật nặng trong các vỏ nhỏ gọn được gắn trực tiếp vào bánh xe hoặc đường ray.

Hộp số hành tinh nên cung cấp những đặc tính hiệu suất nào?

Hộp số hành tinh được thiết kế tốt cần phải cân bằng giữa công suất mô-men xoắn, độ chính xác và hiệu suất cơ học tùy thuộc vào nhu cầu ứng dụng nhất.

Hiệu suất của hộp số mật độ mô-men xoắn cao xuất phát trực tiếp từ tính chất chia sẻ tải của sự sắp xếp hành tinh, trong đó nhiều lưới bánh răng hoạt động song song thay vì một cặp duy nhất mang toàn bộ tải. Thiết kế bánh răng có độ chính xác phản ứng ngược thấp quan trọng nhất trong các ứng dụng điều khiển chuyển động, trong đó bất kỳ chuyển động quay nào giữa đầu vào và đầu ra đều chuyển trực tiếp thành lỗi định vị. Việc truyền lực hiệu suất cao bị ảnh hưởng bởi chất lượng răng bánh răng, sự bôi trơn và lựa chọn ổ trục, vì mỗi giai đoạn bổ sung hoặc điểm ăn khớp đều gây ra một số tổn thất cơ học. Hoạt động trơn tru của hệ thống bánh răng quay, nghĩa là độ rung tối thiểu và tốc độ đầu ra ổn định, phụ thuộc vào độ chính xác trong sản xuất và sự căn chỉnh thích hợp giữa mặt trời, hành tinh và bánh răng vành.

Hộp số hành tinh được sản xuất như thế nào?

Việc sản xuất hộp số hành tinh bao gồm một chuỗi các bước gia công chính xác, xử lý nhiệt và lắp ráp được thiết kế để đạt được dung sai chặt chẽ trên tất cả các bộ phận bánh răng.

Mỗi giai đoạn này góp phần tạo nên hiệu suất cuối cùng của hộp số và việc bỏ qua hoặc gấp rút bất kỳ bước nào, đặc biệt là xử lý nhiệt hoặc hiệu chỉnh căn chỉnh, có xu hướng xuất hiện sau đó dưới dạng mòn sớm hoặc phản ứng ngược quá mức trong quá trình sử dụng.

Hộp số hành tinh so sánh với các loại hộp số khác như thế nào?

Hộp số hành tinh là một trong một số phương pháp giảm tốc và so sánh chúng với các thiết kế thay thế giúp làm rõ khi nào cấu hình hành tinh là lựa chọn tốt hơn.

So sánh hộp số hành tinh và hộp số trục vít thường phụ thuộc vào mật độ và hiệu suất mô-men xoắn so với khả năng tự khóa. Hộp số trục vít có khả năng tự khóa mạnh mẽ nhưng lại có hiệu suất thấp hơn, do tiếp xúc trượt giữa trục vít và bánh xe tạo ra nhiều ma sát hơn so với tiếp điểm lăn trong bộ bánh răng hành tinh. So sánh hộp số hành tinh và hộp số xoắn ốc có phần khác nhau, vì hộp số xoắn ốc cũng có thể đạt được hiệu suất cao, nhưng các thiết kế hành tinh thường cung cấp diện tích nhỏ hơn để có định mức mô-men xoắn tương đương do cách bố trí bánh răng chia sẻ tải của chúng.

So sánh hộp giảm tốc trên các hệ thống này cuối cùng phụ thuộc vào mức độ ưu tiên của ứng dụng. Trong đó việc so sánh mật độ mô-men xoắn thiên về thiết kế hành tinh là trong các hệ thống lắp đặt có không gian hạn chế như khớp robot hoặc bộ dẫn động bánh xe, trong khi hộp số giun và hộp số xoắn ốc vẫn phổ biến trong các ứng dụng mà chi phí, tính đơn giản hoặc hoạt động tự khóa vượt xa lợi ích của bố cục hành tinh nhỏ gọn.

Các vấn đề hoặc hạn chế phổ biến của hộp số hành tinh là gì?

Hộp số hành tinh có độ bền cơ học cao nhưng chúng không tránh khỏi các vấn đề về mài mòn và vận hành, đặc biệt là trong các chu kỳ làm việc đòi hỏi khắt khe.

Các vấn đề về độ mòn của ổ trục ở hộp số phát triển theo thời gian khi các ổ trục bánh răng hành tinh hoặc con lăn kim chịu tải theo chu kỳ lặp đi lặp lại và sự mài mòn này cuối cùng có thể làm tăng phản ứng ngược và giảm độ chính xác của việc định vị. Các vấn đề về hệ thống bánh răng bị hỏng do bôi trơn là nguyên nhân gốc rễ phổ biến gây ra hiện tượng mài mòn sớm, do chất bôi trơn không đủ hoặc bị xuống cấp sẽ làm tăng ma sát và nhiệt tại các điểm ăn khớp bánh răng và bề mặt ổ trục. Các triệu chứng của hộp số gây tiếng ồn và rung thường cho thấy các vấn đề đang phát triển như mòn răng bánh răng, hư hỏng ổ trục hoặc hư hỏng bôi trơn và việc theo dõi các triệu chứng này có thể giúp phát hiện các vấn đề trước khi xảy ra hỏng hóc. Các điều kiện của bánh răng hành tinh bị lệch, cho dù do lỗi lắp đặt hay độ lệch trục khi chịu tải, đều có thể gây ra sự phân bố tải trọng không đồng đều trên các bánh răng hành tinh và làm tăng tốc độ mài mòn trên các răng cụ thể. Tình huống hộp số hư hỏng quá tải xảy ra khi nhu cầu mô-men xoắn vượt quá công suất định mức của thiết bị, điều này có thể dẫn đến gãy răng, hỏng ổ trục hoặc biến dạng giá đỡ trong những trường hợp nghiêm trọng.

Làm thế nào để bạn chọn đúng hộp số hành tinh?

Việc chọn hộp số hành tinh phù hợp đòi hỏi phải kết hợp một số thông số kỹ thuật với nhu cầu cụ thể của ứng dụng thay vì chỉ chọn dựa trên kích thước hoặc chi phí.

Quá trình lựa chọn có phương pháp thường bắt đầu bằng việc xác định mô-men xoắn và tốc độ đầu ra cần thiết, sau đó thu hẹp các tùy chọn tỷ lệ và cuối cùng xác nhận rằng cấu hình lắp đặt và định mức môi trường phù hợp với quá trình lắp đặt. Việc bỏ qua bất kỳ bước nào trong số này sẽ làm tăng nguy cơ chọn hộp số có kích thước nhỏ hơn cho tải cao điểm hoặc không khớp với dải tốc độ của động cơ truyền động.

Xu hướng tương lai của công nghệ hộp số hành tinh là gì?

Công nghệ hộp số hành tinh tiếp tục phát triển cùng với các xu hướng rộng hơn trong tự động hóa, sản xuất chính xác và kỹ thuật vật liệu.

Bộ truyền động tự động hóa nhỏ gọn ngày càng tích hợp động cơ, hộp số và thiết bị điện tử điều khiển vào một vỏ duy nhất, giảm độ phức tạp khi lắp đặt trong khi vẫn duy trì lợi thế về mật độ mô-men xoắn của thiết kế hành tinh. Hệ thống hộp số giám sát tình trạng thông minh sử dụng các cảm biến nhúng để theo dõi độ rung, nhiệt độ và tình trạng bôi trơn, cho phép các nhóm bảo trì xác định các vấn đề đang phát triển trước khi chúng gây ra thời gian ngừng hoạt động ngoài dự kiến. Thiết kế bánh răng có độ ồn thấp ngày càng trở thành ưu tiên khi thiết bị tự động chuyển sang môi trường chia sẻ với con người, thúc đẩy cải tiến trong thiết kế biên dạng răng và độ chính xác trong sản xuất. Kỹ thuật bánh răng vật liệu tiên tiến, bao gồm lựa chọn hợp kim cải tiến và xử lý bề mặt, đang kéo dài tuổi thọ bánh răng và cho phép xếp hạng mô-men xoắn cao hơn trong cùng một lớp vỏ vật lý. Cùng với nhau, những phát triển này hướng tới các hộp số hành tinh thông minh hơn, nhỏ gọn hơn và phù hợp hơn với nhu cầu của các hệ thống tự động hiện đại.

Câu hỏi thường gặp

Hộp số hành tinh là gì?

Hộp số hành tinh là một cơ cấu giảm tốc được chế tạo xung quanh bánh răng mặt trời trung tâm, các bánh răng hành tinh quay quanh và một bánh răng vòng ngoài, được thiết kế để truyền mô-men xoắn cao trong một vỏ nhỏ gọn.

Hộp số hành tinh dùng để làm gì?

Hộp số hành tinh được sử dụng để giảm tốc độ và tăng mô-men xoắn giữa động cơ và thiết bị được dẫn động, phổ biến trong chế tạo robot, tự động hóa công nghiệp, hộp số ô tô và máy móc hạng nặng.

Hệ thống bánh răng hành tinh hoạt động như thế nào?

Hệ thống bánh răng hành tinh hoạt động bằng cách có các bánh răng hành tinh ăn khớp đồng thời với bánh răng mặt trời trung tâm và bánh răng vòng ngoài, với giá đỡ, bánh răng mặt trời hoặc bánh răng vành đai đóng vai trò là đầu vào, đầu ra hoặc phần tử cố định tùy thuộc vào cấu hình.

Ưu điểm của hộp số hành tinh là gì?

Ưu điểm của hộp số hành tinh bao gồm mật độ mô-men xoắn cao, kích thước nhỏ gọn so với công suất mô-men xoắn, căn chỉnh trục đồng trục và chia sẻ tải trên nhiều lưới bánh răng.

Hộp số hành tinh và sâu cái nào tốt hơn?

Cả hai loại đều không tốt hơn về tổng thể, vì hộp số hành tinh thường mang lại hiệu suất và mật độ mô-men xoắn cao hơn, trong khi hộp số trục vít cung cấp hành vi tự khóa rất hữu ích trong các ứng dụng giữ cụ thể.

Hộp số hành tinh kéo dài bao lâu?

Tuổi thọ sử dụng của hộp số hành tinh phụ thuộc vào các yếu tố như điều kiện tải, bảo dưỡng bôi trơn và căn chỉnh, các bộ phận được bảo trì đúng cách thường mang lại tuổi thọ hoạt động lâu dài trong điều kiện định mức.
