Bộ giảm thiểu bánh răng hành tinh: Thiết kế, ứng dụng và hướng dẫn lựa chọn

Làm thế nào để a Bộ giảm tốc hành tinh Công việc?

Các bộ giảm thiểu bánh răng hành tinh, còn được gọi là hệ thống bánh răng epicyclic, bao gồm ba thành phần chính: bánh răng mặt trời, bánh răng hành tinh và bánh răng vòng. Các bánh răng mặt trời nằm ở trung tâm trong khi nhiều bánh răng hành tinh xoay quanh nó, tất cả được bao quanh trong bánh răng vòng. Sự sắp xếp nhỏ gọn này cung cấp một số lợi thế so với các hệ thống thiết bị truyền thống.

• Thiết bị mặt trời đóng vai trò là đầu vào, thường được kết nối với trục động cơ
• Planet Gears Mesh đồng thời với cả mặt trời và bánh răng
• Nhà cung cấp giữ các bánh răng hành tinh hoạt động như đầu ra
• Thiết bị vòng có thể được cố định, phục vụ làm đầu vào hoặc đầu ra tùy thuộc vào cấu hình

So với các bộ giảm tốc trục song song, Bộ giảm tốc hành tinh Cung cấp mật độ mô -men xoắn cao hơn, phân phối tải tốt hơn và kích thước nhỏ gọn hơn. Tải được chia sẻ giữa nhiều bánh răng hành tinh, cho phép công suất mô -men xoắn lớn hơn trong một gói nhỏ hơn.

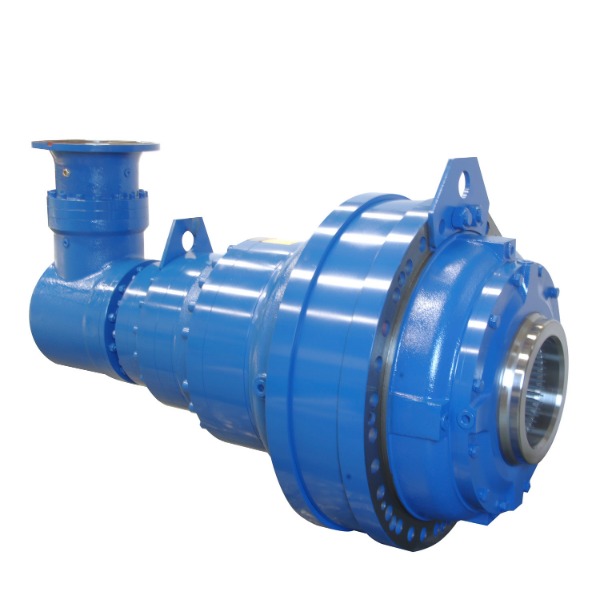

Mặt bích đầu vào góc bên phải đầu ra lớn mô -men xoắn Hành tinh với động cơ

Ưu điểm của hệ thống bánh răng hành tinh

Kiến trúc độc đáo của các hệ thống bánh răng hành tinh cung cấp một số lợi ích hiệu suất:

• Mật độ mô -men xoắn cao: Nhiều bánh răng hành tinh chia sẻ tải, cho phép nhiều mô -men xoắn hơn trong không gian ít hơn
• Thiết kế nhỏ gọn: Sự sắp xếp đồng tâm dẫn đến dấu chân nhỏ hơn
• Hiệu quả cao: Thông thường 95-98% mỗi giai đoạn do phân tách công suất
• Độ cứng tuyệt vời: Nhiều điểm tiếp xúc cung cấp độ cứng
• Độ rung thấp: Lực lượng cân bằng làm giảm độ rung và tiếng ồn

Chọn quyền Tỷ lệ hộp số hành tinh cho ứng dụng của bạn

Chọn tỷ lệ bánh răng thích hợp là rất quan trọng cho hiệu suất tối ưu. Tỷ lệ xác định mối quan hệ giữa tốc độ đầu vào và mô -men xoắn đầu ra. Các tỷ lệ chung dao động từ 3: 1 đến 100: 1 cho các thiết kế một giai đoạn, với các đơn vị nhiều giai đoạn cung cấp tỷ lệ lên tới 10.000: 1.

Các yếu tố ảnh hưởng đến lựa chọn tỷ lệ

Một số cân nhắc ảnh hưởng đến lý tưởng Tỷ lệ hộp số hành tinh Đối với một ứng dụng:

• Tốc độ và mô -men xoắn đầu ra bắt buộc
• Năng lượng và tốc độ đầu vào có sẵn
• Yêu cầu phản ứng động
• Mục tiêu hiệu quả
• Hạn chế không gian vật lý

Bảng so sánh tỷ lệ

Mẹo bảo trì cho Bộ giảm tốc hành tinhs trong các ứng dụng công nghiệp

Bảo trì thích hợp kéo dài đáng kể tuổi thọ của Bộ giảm tốc hành tinh in industrial applications . Các hệ thống này thường hoạt động trong các điều kiện đòi hỏi, làm cho việc chăm sóc thường xuyên trở nên thiết yếu.

Quy trình bảo trì thường xuyên

Một chương trình bảo trì toàn diện nên bao gồm:

• Kiểm tra và thay đổi bôi trơn thường xuyên
• Giám sát rung động
• Kiểm tra nhiệt
• Xác minh mô -men xoắn bu lông
• Kiểm tra tính toàn vẹn

Các chế độ thất bại và phòng ngừa phổ biến

Hiểu các cơ chế thất bại điển hình giúp ngăn chặn thời gian chết:

So sánh Công cụ giảm thiểu bánh răng hành tinh so với ổ đĩa hài Công nghệ

Khi chọn hệ thống giảm chính xác, các kỹ sư thường so sánh Công cụ giảm thiểu bánh răng hành tinh so với ổ đĩa hài giải pháp. Mỗi công nghệ có các đặc điểm riêng biệt phù hợp với các ứng dụng khác nhau.

So sánh hiệu suất

Sự khác biệt chính giữa hai công nghệ:

• Phản ứng dữ dội: Ổ đĩa hài được cung cấp phản ứng gần bằng không trong khi các hệ thống hành tinh thường có 1-10 vòng cung
• Độ cứng: Bánh răng hành tinh cung cấp độ cứng xoắn cao hơn
• Hiệu quả: Các hệ thống hành tinh thường hiệu quả hơn (95-98% so với 80-90%)
• Kích cỡ: Ổ đĩa hài có thể nhỏ gọn hơn cho các tỷ lệ tương đương

Phù hợp ứng dụng

Sự hiểu biết Phản ứng dữ dội trong hệ thống bánh răng hành tinh

Phản ứng dữ dội trong hệ thống bánh răng hành tinh Đề cập đến sự chuyển động nhẹ giữa răng bánh răng khi hướng thay đổi. Trong khi một số phản ứng dữ dội là không thể tránh khỏi, số lượng quá mức có thể gây ra lỗi định vị và độ rung.

Nguyên nhân của phản ứng dữ dội

Một số yếu tố đóng góp cho phản ứng dữ dội của hệ thống:

• Dung sai sản xuất
• Giải phóng mặt bằng răng
• Mang lại giải phóng mặt bằng
• Biến thể lắp ráp
• Mặc theo thời gian

Giảm thiểu phản ứng dữ dội trong các ứng dụng chính xác

Các kỹ thuật để giảm phản ứng dữ dội bao gồm:

Chọn Hộp số hành tinh chính xác cao cho robot

Ứng dụng robot nhu cầu Hộp số hành tinh chính xác cao kết hợp độ chính xác, độ cứng và kích thước nhỏ gọn. Các hệ thống này thường phải xử lý tải động trong khi duy trì khả năng lặp lại định vị.

Tiêu chí lựa chọn chính cho robot

Những cân nhắc quan trọng khi chỉ định hộp số cho các ứng dụng robot:

• Độ cứng xoắn
• Thông số kỹ thuật phản ứng dữ dội
• Hiệu quả ở tốc độ hoạt động
• Trọng lượng và quán tính
• Niêm phong môi trường

Yêu cầu về hiệu suất theo loại robot
