Kỹ thuật chính xác: Kiểm soát phản ứng dữ dội và tiếng ồn trong hệ thống bánh răng hành tinh

I. Nhu cầu về hộp số có độ chính xác cao

các bánh răng hành tinh bộ phận này thể hiện sự kết hợp của hai nguyên lý truyền động mạnh mẽ, cung cấp mật độ mô-men xoắn cao, tỷ số giảm đáng kể và kích thước nhỏ gọn. Trong các ứng dụng đòi hỏi khắt khe, thách thức kỹ thuật chính là kiểm soát dung sai thành phần bên trong, đặc biệt là khe hở chia lưới (phản ứng ngược), để đảm bảo độ chính xác truyền cao và đồng thời giảm thiểu các mức Tiếng ồn, Độ rung và Độ khắc nghiệt (NVH).

Shanghai SGR Heavy Industry Machinery Co., Ltd., một doanh nghiệp công nghệ cao tập trung chuyên sâu vào lĩnh vực truyền động bánh răng trong hơn 10 năm, hiểu rõ sự phức tạp này. Nhóm R&D của chúng tôi, bao gồm các tiến sĩ và kỹ sư cao cấp, đã phát triển công nghệ chuyên biệt, bao gồm Hệ thống thiết kế tối ưu hóa bánh răng giun bao bọc kép Planar, đảm bảo sản phẩm của chúng tôi đi theo xu hướng công nghiệp hướng tới độ rung thấp và tiếng ồn thấp.

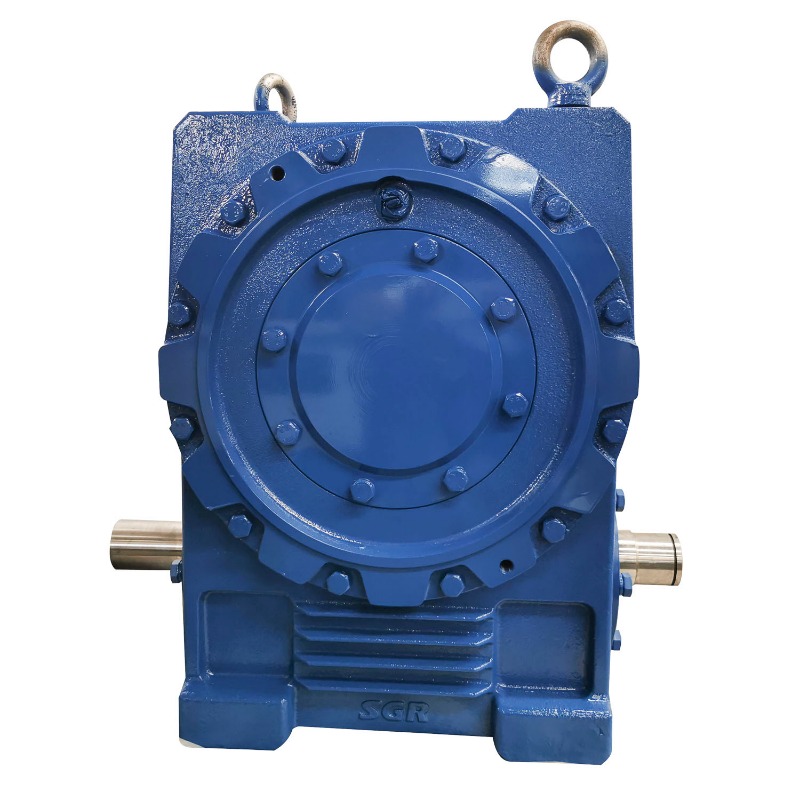

Bộ giảm tốc bánh răng bao bọc đôi hiệu quả cao

II. Cơ chế kiểm soát phản ứng dữ dội

Phản ứng ngược hoặc khoảng hở chu vi giữa các răng ăn khớp ảnh hưởng trực tiếp đến độ chính xác định vị và tiếng ồn khi vận hành. Giảm thiểu khoảng trống này là rất quan trọng đối với máy móc có độ chính xác cao.

Các chiến lược lắp ráp không phản ứng ngược: kiểm soát phản ứng ngược trong hệ thống bánh răng hành tinh

Kiểm soát phản ứng ngược hiệu quả trong hệ thống bánh răng trục vít hành tinh yêu cầu giải quyết cả hai giai đoạn của hộp số—giai đoạn hành tinh (bánh răng mặt trời, bánh răng hành tinh và bánh răng vành) và giai đoạn bánh răng trục vít. Trong giai đoạn hành tinh, độ chính xác đạt được thông qua việc kiểm soát tỉ mỉ khoảng cách trung tâm giữa các bánh răng mặt trời và hành tinh. Điều này thường đòi hỏi phải sử dụng các vòng bi cao cấp và dung sai hình học nghiêm ngặt cho các lỗ mang hành tinh và vỏ hộp.

Trong giai đoạn bánh răng trục vít, phản ứng ngược về cơ bản có liên quan đến khoảng cách tâm giữa trục vít và bánh vít. Các chiến lược giảm thiểu bao gồm:

• Điều chỉnh khoảng cách trung tâm được kiểm soát: Sử dụng các ống lót trục đầu vào lệch tâm hoặc các mặt bích vỏ có thể điều chỉnh được cho phép tinh chỉnh vị trí trục vít trong quá trình lắp ráp.
• Chia bánh giun: Sử dụng một bánh vít phân chia được tải sẵn để buộc tiếp xúc liên tục với biên dạng sâu, loại bỏ khe hở.

III. Đạt được biên dạng răng và chia lưới chính xác

các accuracy of the tooth profile and its surface finish directly determines the smoothness of engagement and the resulting noise output. This is where advanced manufacturing is essential.

Kỹ thuật sản xuất và dung sai

các most significant improvement in accuracy comes from post-machining finishing. The precision grinding techniques for worm gear tooth profile are paramount, especially for double-enveloping worm gears, where the geometry is complex. Grinding offers superior surface finish and tighter control over the involute profile compared to traditional hobbing or milling.

các impact of gear tolerance on gearbox vibration level is defined by industry standards (e.g., International Organization for Standardization 1328-1). Moving from an ISO Grade 8 (commercial) to an ISO Grade 5 (high-precision) can reduce the dynamic meshing error by factors of ten, translating directly into significantly lower vibration and noise levels.

Phương pháp sản xuất bánh răng so với dung sai và độ hoàn thiện bề mặt

IV. Đo lường và đảm bảo chất lượng nâng cao

Bạn không thể kiểm soát những gì bạn không thể đo lường chính xác. Hộp số có độ chính xác cao yêu cầu hệ thống đo lường hiện đại để xác minh hình dạng phức tạp của các bộ phận.

Xác minh hình học phức tạp

các verification of the toroidal geometry in the worm gear stage is a specialized process. The measuring instrument for toroidal worm gear accuracy must be capable of simultaneously measuring multiple geometrical parameters, including lead, profile, and pitch error. Shanghai SGR is equipped with the domestically innovated Toroidal Worm and Hob Measuring Instrument, a first in China, alongside high-accuracy 3D Measuring Machines. These instruments verify that every planetary worm gear component adheres to the tightest tolerances required for low backlash and noise.

V. Chiến lược giảm tiếng ồn trong bánh răng hành tinh

Ngoài độ chính xác của bánh răng, tiếng ồn phát ra còn bị ảnh hưởng bởi động lực học của hệ thống và thiết kế vỏ. Hướng dẫn B2B thành công về giảm tiếng ồn trong hộp số hành tinh phải xem xét toàn bộ hệ thống chứ không chỉ các bánh răng.

Giảm thiểu tiếng ồn hệ thống

• Bôi trơn: Việc sử dụng dầu tổng hợp có độ nhớt được tối ưu hóa cho tốc độ và nhiệt độ vận hành đảm bảo hình thành màng chất lỏng yên tĩnh giúp giảm tiếng ồn do va chạm chia lưới.
• Thiết kế nhà ở: các housing rigidity must be high enough to prevent noise amplification through vibration. Our focus on compact and modular design inherently improves stiffness and reduces dynamic deflection, minimizing the contribution of the housing to the overall noise level.
• Sửa đổi bánh răng: Các sửa đổi tinh tế đối với hình dạng răng (độ cao hoặc giảm đầu) có thể bù cho các độ lệch nhỏ khi chịu tải, giúp giảm thiểu trực tiếp các hiệu ứng NVH liên quan đến tác động của dung sai bánh răng đối với mức độ rung của hộp số trong điều kiện thực tế.

VI. Kết luận

Việc kiểm soát phản ứng ngược và giảm thiểu tiếng ồn trong bánh răng hành tinh hiệu suất cao đòi hỏi một phương pháp tiếp cận tích hợp, chuyên biệt, liên kết thiết kế tiên tiến (chẳng hạn như hệ thống bao bọc kép phẳng) với độ chính xác chế tạo nghiêm ngặt. Thông qua việc sử dụng các kỹ thuật mài chính xác để xác định biên dạng răng bánh răng trục vít thông qua thiết bị đo độ chính xác của bánh răng trục vít, Công ty TNHH Máy công nghiệp nặng Shanghai SGR đảm bảo rằng hộp số của chúng tôi đáp ứng các yêu cầu NVH nghiêm ngặt nhất, cung cấp các giải pháp công nghệ cao cho các đối tác B2B toàn cầu của chúng tôi.

VII. Câu hỏi thường gặp (FAQ)

1. Định nghĩa về phản ứng ngược trong bánh răng trục hành tinh là gì và tại sao việc kiểm soát nó lại quan trọng?

Phản ứng ngược là khe hở giữa các sườn không dẫn động của các răng bánh răng đối tiếp. Việc kiểm soát nó rất quan trọng vì phản ứng ngược quá mức làm giảm độ chính xác và độ cứng định vị, dẫn đến mất ổn định, tiếng ồn do va chạm và mài mòn sớm, vốn là vấn đề trọng tâm của việc kiểm soát phản ứng ngược trong các hệ thống bánh răng trục hành tinh.

2. Ảnh hưởng của dung sai bánh răng đến mức độ rung của hộp số biểu hiện như thế nào?

Dung sai bánh răng kém dẫn đến sai số hình học (sai lệch biên dạng, sai số bước). Những sai số này gây ra lực chia lưới không đồng đều, tạo ra sự kích thích động. Sự kích thích này được truyền qua các vòng bi và vỏ, biểu hiện dưới dạng rung và tiếng ồn có thể nghe được, do đó cần có các cấp dung sai ISO cao cấp.

3. Điều gì phân biệt kỹ thuật mài chính xác dành cho mặt cắt răng bánh răng sâu và hobbing?

Quá trình mài chính xác xảy ra sau khi vật liệu bánh răng đã được xử lý nhiệt và làm cứng. Nó mang lại bề mặt hoàn thiện mịn hơn nhiều và cho phép hiệu chỉnh các biến dạng nhỏ do xử lý nhiệt, mang lại độ chính xác hình học vượt trội (Cấp 3-5 so với Cấp 8-10 đối với hobbing).

4. Cần có dụng cụ chuyên dụng nào để kiểm tra độ chính xác của bánh răng xoắn được đề cập trong thiết bị đo?

Việc xác minh yêu cầu một máy chuyên dụng, chẳng hạn như Dụng cụ đo bánh răng Điều khiển số bằng máy tính (CNC), thường được tùy chỉnh hoặc thiết kế nội bộ (như Dụng cụ đo hình xuyến và Hob của SGR). Máy đo 3D tiêu chuẩn có thể gặp khó khăn với hình học ba chiều phức tạp, không liên tục của cấu hình sâu bao bọc kép.

5. Yếu tố thiết kế phi bánh răng nào góp phần giảm thiểu tiếng ồn được đề cập trong hướng dẫn B2B về giảm tiếng ồn trong hộp số hành tinh?

Các bộ phận phi bánh răng bao gồm tối ưu hóa thiết kế vỏ (tăng độ dày thành và gân để giảm cộng hưởng), chọn vòng bi chất lượng cao, ít tiếng ồn và sử dụng chất bôi trơn có độ nhớt thích hợp để tạo ra màng chất lỏng dày, hấp thụ tiếng ồn giữa các răng chia lưới.
