Làm chủ thiết kế mô-đun: Tích hợp động cơ servo với đầu bánh răng Worm và tự động hóa nhỏ gọn

** bánh răng hành tinh ** thể hiện sự kết hợp giữa giảm tỷ lệ cao (từ giai đoạn sâu) và mật độ mô-men xoắn cao (từ giai đoạn hành tinh). Đối với tự động hóa và robot, thách thức kỹ thuật cơ bản không chỉ là thiết kế bánh răng mà còn là sự tích hợp liền mạch, nhỏ gọn và tiêu chuẩn hóa với nhiều loại động cơ truyền động. Đạt hiệu quả cao Tích hợp động cơ servo với bánh răng sâu yêu cầu một **Thiết kế bánh răng hành tinh dạng mô-đun** mạnh mẽ sử dụng các giao diện được tiêu chuẩn hóa và khối lượng lắp ráp tối thiểu.

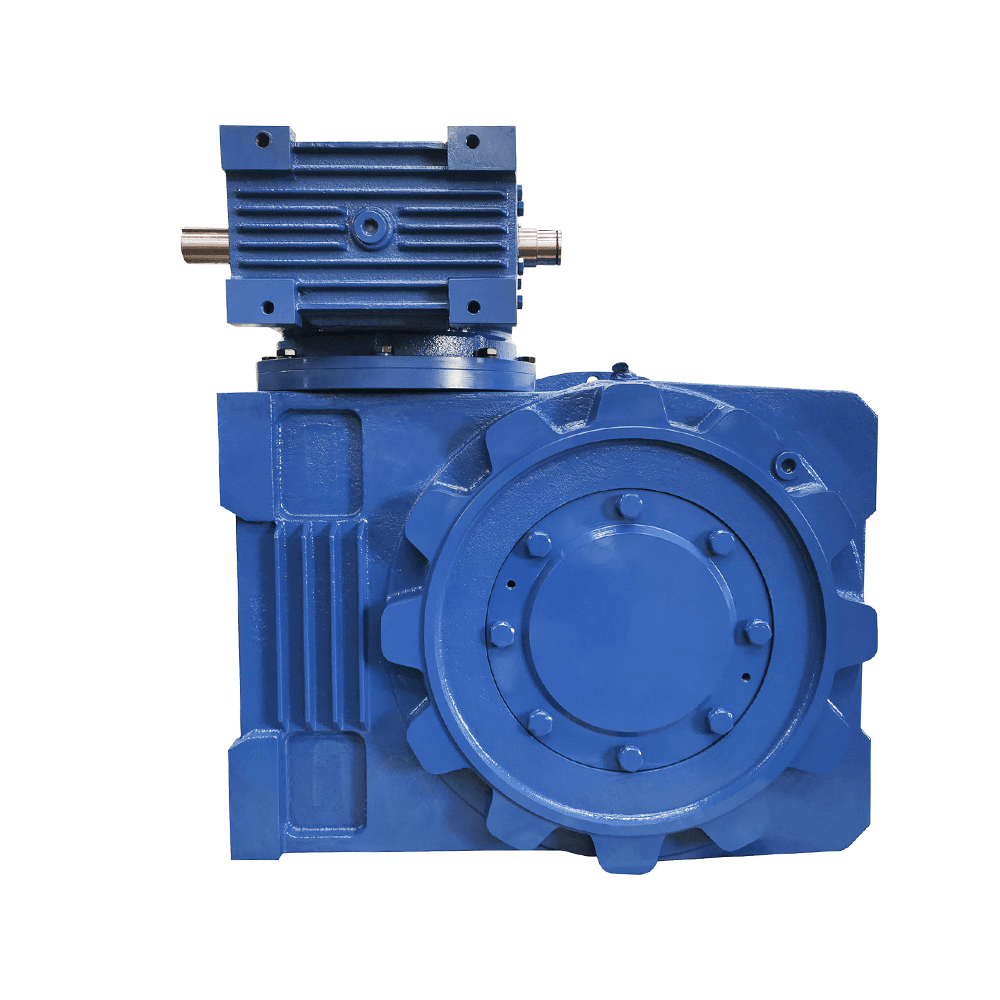

Bộ giảm tốc bánh răng hình xuyến hai giai đoạn

Sự cần thiết của tính mô đun: Nguyên tắc của Thiết kế bánh răng hành tinh mô-đun

Kiến trúc mô-đun cho phép các nhà cung cấp B2B nhanh chóng cấu hình hộp số để phù hợp với các thông số kỹ thuật động cơ đa dạng mà không cần thiết kế vỏ mới cho mỗi đơn hàng.

Giao diện được tiêu chuẩn hóa cho tính linh hoạt

• **Thành phần giao diện chính:** Đạt được tính mô-đun bằng cách phân chia vỏ hộp số thành các khối chức năng, quan trọng nhất là mặt bích bộ chuyển đổi động cơ (đầu vào) và cấu hình mặt bích/trục đầu ra.
• **Tính linh hoạt:** Điều này cho phép cơ cấu **bánh răng trục hành tinh** cốt lõi không thay đổi trong khi khối đầu vào được hoán đổi để chấp nhận các kích thước khung động cơ khác nhau (ví dụ: NEMA 23, 34 hoặc các kích cỡ IEC khác nhau) từ bất kỳ nhà sản xuất nào.

Lợi ích của kiến trúc mô-đun trong quản lý hàng tồn kho

Từ góc độ sản xuất và mua sắm, tính mô-đun làm giảm đáng kể độ phức tạp. Các nhà cung cấp có thể duy trì kho các bộ truyền động cốt lõi và lượng mặt bích bộ tiếp hợp được gia công sẵn trong kho nhỏ hơn, giúp tăng thời gian thực hiện so với các giải pháp gia công tùy chỉnh, không theo mô-đun.

Bảng tích hợp mô-đun và tùy chỉnh

Tích hợp bên đầu vào: Mặt bích bộ chuyển đổi động cơ được tiêu chuẩn hóa cho hộp số

Bộ chuyển đổi động cơ là mấu chốt của sự tích hợp. Thiết kế của nó quyết định cả khả năng tương thích cơ học và độ chính xác của bộ truyền động.

Xác định các tiêu chuẩn mặt bích và khớp nối của bộ chuyển đổi (ví dụ: IEC/NEMA)

• **Tiêu chuẩn hóa mặt bích:** Mặt bích bộ chuyển đổi động cơ được tiêu chuẩn hóa cho hộp số phải tuân thủ chặt chẽ các tiêu chuẩn kích thước quốc tế (ví dụ: IEC B5 hoặc NEMA C-Face). Điều này đảm bảo khả năng thay thế cơ học giữa các động cơ từ các nhà cung cấp toàn cầu khác nhau.
• **Thiết kế khớp nối:** Khớp nối bên trong phải phù hợp với rãnh then hoặc trục xoay của trục động cơ, thường sử dụng cơ cấu khóa ma sát hoặc trung tâm kẹp. Khớp nối phải truyền toàn bộ mô-men xoắn đầu vào một cách đáng tin cậy đồng thời giảm rung động nhỏ và đảm bảo căn chỉnh trục.

Các chiến lược để đạt được độ đồng tâm hộp số-động cơ tối ưu

Độ đồng tâm hoặc sự thẳng hàng của trục động cơ và trục đầu vào hộp số là rất quan trọng. Độ lệch làm tăng tốc độ mài mòn của ổ trục và tạo ra tiếng ồn. Gia công chính xác mặt bích bộ chuyển đổi và sử dụng trục định tâm (định vị trục định vị) là các chiến lược không thể thương lượng để giảm thiểu độ đảo hướng tâm và đạt được độ căn chỉnh cao cần thiết để vận hành trơn tru trong các ứng dụng tốc độ cao.

Đạt được mật độ: Hộp số giun hành tinh nhỏ gọn dành cho robot

Trong tự động hóa, đặc biệt là robot và xử lý vật liệu, kích thước và trọng lượng là những hạn chế quan trọng về hiệu suất. **Thiết bị trục vít hành tinh** lai vốn đã mang lại những lợi thế ở đây.

Ưu điểm tiết kiệm không gian của cấu trúc lai hành tinh giun

• **Ưu điểm của Worm Gear:** Giai đoạn đầu tiên (worm) cung cấp tỷ lệ giảm tốc cao theo cách bố trí vuông góc, nhỏ gọn, giúp rút ngắn đáng kể chiều dài trục của toàn bộ thiết bị so với hệ thống hành tinh nội tuyến nhiều giai đoạn.
• **Ưu điểm hành tinh:** Giai đoạn thứ hai (hành tinh) đảm bảo mật độ mô-men xoắn cao cần thiết cho đầu ra, làm cho **bánh răng trục hành tinh** trở thành một thiết bị lý tưởng Hộp số giun hành tinh nhỏ gọn dành cho robot nơi không gian ở mức cao.

Thiết kế vỏ để có âm lượng tối thiểu và độ rung thấp

Hiệu quả Hộp số giun hành tinh nhỏ gọn dành cho robot thiết kế yêu cầu Phân tích phần tử hữu hạn (FEA) để giảm thiểu vật liệu vỏ trong khi vẫn duy trì độ cứng cao. Hình dạng vỏ được thiết kế để tối đa hóa khả năng tản nhiệt và cung cấp sự hỗ trợ cứng nhắc cho các vòng bi bên trong, giảm thiểu độ lệch khi chịu tải tối đa và đảm bảo các đặc tính rung thấp cần thiết cho tự động hóa chính xác.

Hiệu suất tổng hợp: Tối ưu hóa truyền động sâu hành tinh cho tự động hóa

Tích hợp phải nâng cao chứ không làm giảm hiệu suất hệ thống tổng thể.

Kiểm soát phản ứng ngược và độ cứng xoắn trong các hệ thống tích hợp

• **Phản ứng dữ dội:** Để tự động hóa độ chính xác, phản ứng dữ dội thấp là rất quan trọng. Chất lượng của khớp nối đầu vào và bộ chuyển đổi ảnh hưởng trực tiếp đến phản ứng ngược của hệ thống đo được. **Bộ bánh răng hành tinh** được thiết kế cho tự động hóa có đặc điểm gia công có dung sai chặt chẽ để đạt được phản ứng ngược dưới 5 phút cung.
• **Độ cứng:** Cần có độ cứng xoắn cao trong toàn bộ hệ thống tích hợp—trục động cơ, khớp nối và đầu vào hộp số—để đảm bảo truyền mô-men xoắn chính xác, tức thời, đây là mục tiêu chính của Tối ưu hóa truyền động sâu hành tinh cho tự động hóa .

Quản lý nhiệt trong Tích hợp động cơ servo với bánh răng sâu

Giai đoạn sâu vốn tạo ra nhiều nhiệt hơn do ma sát trượt. Hiệu quả Tích hợp động cơ servo với bánh răng sâu phải tính đến điều này bằng cách sử dụng các hợp chất truyền nhiệt tại mặt bích của bộ chuyển đổi và tối ưu hóa diện tích bề mặt vỏ để quản lý sự tăng nhiệt độ, duy trì tuổi thọ của cả chất bôi trơn bánh răng và vòng đệm động cơ.

Shanghai SGR Heavy Industry Machinery Co., Ltd.: Đổi mới hộp số truyền động

Shanghai SGR Heavy Industry Machinery Co., Ltd. là một doanh nghiệp công nghệ cao chuyên về các giải pháp truyền động bánh răng, ưu tiên các thiết kế nhỏ gọn, mô-đun và tiêu chuẩn hóa với độ rung và tiếng ồn thấp. Nhóm R&D của chúng tôi, bao gồm các tiến sĩ và kỹ sư cao cấp, có chuyên môn trong việc phát triển các sản phẩm tiên tiến, bao gồm Hộp số hành tinh và Hệ thống thiết kế tối ưu hóa bánh răng giun bao bọc kép. Sự tập trung của chúng tôi vào độ chính xác được hỗ trợ bởi máy móc tiên tiến, bao gồm Dụng cụ đo Hob và Worm hình xuyến được cải tiến trong nước cũng như Hệ thống kiểm tra năng lượng và hiệu suất. Chúng tôi chuyên về **Thiết kế bánh răng hành tinh mô-đun**, đảm bảo hộp số của chúng tôi tạo điều kiện hoạt động hiệu quả Tích hợp động cơ servo với bánh răng sâu và đáp ứng những hạn chế về không gian chật hẹp của thiết bị công nghiệp hiện đại, thúc đẩy Tối ưu hóa truyền động sâu hành tinh cho tự động hóa trên toàn cầu.

Câu hỏi thường gặp (FAQ)

1. Ưu điểm chính của Thiết kế bánh răng hành tinh mô-đun cho các nhóm mua sắm?

Ưu điểm chính là đơn giản hóa hàng tồn kho và thời gian giao hàng nhanh hơn. Thiết kế mô-đun cho phép bộ phận **bánh răng hành tinh** một lõi được cấu hình nhanh chóng với các thiết bị khác nhau Mặt bích bộ chuyển đổi động cơ được tiêu chuẩn hóa cho hộp số , giảm nhu cầu dự trữ nhiều mẫu hộp số độc đáo.

2. Tại sao Mặt bích bộ chuyển đổi động cơ được tiêu chuẩn hóa cho hộp số quan trọng đối với các nhà sản xuất tự động hóa?

Mặt bích được tiêu chuẩn hóa (như IEC hoặc NEMA) đảm bảo khả năng thay thế cơ học, cho phép các nhà sản xuất chuyển đổi giữa các nhãn hiệu động cơ và thông số kỹ thuật mà không cần thiết kế lại cấu trúc lắp hộp số, tạo điều kiện tìm nguồn cung ứng linh hoạt.

3. Cấu trúc **bánh vít hành tinh** góp phần như thế nào vào việc Hộp số giun hành tinh nhỏ gọn dành cho robot ?

Giai đoạn sâu giúp giảm tốc độ lớn theo hướng vuông góc (góc phải), giảm đáng kể chiều dài trục tổng thể của thiết bị so với hệ thống hành tinh nội tuyến nhiều giai đoạn, dẫn đến thiết kế nhỏ gọn hơn.

4. Thông số quan trọng nào được kiểm soát bởi mặt bích bộ chuyển đổi trong Tích hợp động cơ servo với bánh răng sâu ?

Mặt bích bộ chuyển đổi điều khiển độ đồng tâm (căn chỉnh) giữa trục động cơ và trục đầu vào hộp số. Độ đồng tâm chính xác là rất quan trọng để giảm thiểu rung động, mài mòn ổ trục và duy trì phản ứng ngược của hệ thống ở mức thấp.

5. Mục tiêu của là gì Tối ưu hóa truyền động sâu hành tinh cho tự động hóa vượt quá tỷ số truyền?

Việc tối ưu hóa nhằm mục đích đạt được độ cứng xoắn cao và phản ứng ngược cực thấp (ví dụ: < 5 phút cung) trên toàn bộ hệ thống tích hợp, đảm bảo phản ứng mô-men xoắn chính xác, tức thì cần thiết cho các ứng dụng điều khiển chuyển động chính xác.
