Xu hướng thị trường hộp giảm tốc Worm Gear năm 2026

Khi máy móc công nghiệp tiếp tục hướng tới hiệu suất cao hơn, khả năng chịu tải lớn hơn và hệ thống truyền động nhỏ gọn hơn, bộ giảm tốc bánh răng trục vít vẫn là giải pháp truyền lực quan trọng cho các ứng dụng tải nặng và tỷ số truyền cao.

A hộp giảm tốc worm chuyển đổi đầu vào động cơ tốc độ cao thành đầu ra tốc độ thấp hơn, mô-men xoắn cao hơn thông qua sự tương tác giữa trục giun và bánh vít. So với nhiều giải pháp truyền dẫn thông thường, hộp số sâu được đánh giá cao nhờ cấu trúc nhỏ gọn, tỷ lệ giảm tốc cao, vận hành trơn tru và trong điều kiện thiết kế phù hợp, đặc tính tự khóa.

Đồng thời, công nghệ bánh răng trục vít hình trụ thông thường phải đối mặt với những thách thức ngày càng tăng trong các ứng dụng đòi hỏi mô-men xoắn cao hơn, tuổi thọ dài hơn và hiệu suất truyền động được cải thiện.

Đây là một lý do tại sao hộp số sâu bao bọc đôi đang thu hút sự chú ý ngày càng tăng trong lĩnh vực truyền tải điện công nghiệp.

Với hơn một thập kỷ kinh nghiệm về công nghệ truyền bánh răng trục vít, Shanghai SGR Heavy Industry Machinery Co., Ltd. đã phát triển hộp số trục vít vỏ kép dòng C để cung cấp các giải pháp truyền động mô-men xoắn cao cho các ứng dụng công nghiệp đòi hỏi khắt khe.

1. Thị trường đang thay đổi của hộp giảm tốc bánh răng công nghiệp

Hộp giảm tốc trục vít được sử dụng rộng rãi trong các lĩnh vực công nghiệp đòi hỏi phải giảm tốc độ, nhân mô-men xoắn, lắp đặt nhỏ gọn và truyền tải điện đáng tin cậy.

Các ứng dụng điển hình bao gồm: thiết bị xử lý vật liệu, băng tải, máy nâng và nâng, thiết bị khai thác mỏ, máy luyện kim, máy trộn công nghiệp, thiết bị hàng hải, máy đóng gói, dây chuyền sản xuất và máy móc công nghiệp hạng nặng.

Khi thiết bị công nghiệp ngày càng lớn hơn và tự động hóa hơn, các nhà sản xuất hộp số đang phải đối mặt với những yêu cầu ngày càng khắt khe.

Khách hàng không còn chỉ tìm kiếm một công cụ giảm tốc độ sâu cơ bản nữa. Họ ngày càng yêu cầu: mô-men xoắn đầu ra cao hơn, khả năng chịu tải lớn hơn, tuổi thọ dài hơn, hoạt động ổn định khi làm việc liên tục, độ rung và tiếng ồn thấp hơn, cấu hình lắp đặt linh hoạt, hiệu suất truyền tải tốt hơn và cách sắp xếp đầu vào và đầu ra tùy chỉnh.

Những yêu cầu này đang thúc đẩy sự phát triển của công nghệ truyền bánh răng trục vít hiệu suất cao hơn.

Trong số đó, hộp số trục vít vỏ bọc kép đã trở thành một giải pháp quan trọng cho các ứng dụng mà bộ giảm tốc bánh răng trục vít hình trụ thông thường có thể không cung cấp đủ khả năng chịu tải.

2. Hộp số Worm bao bọc đôi là gì?

A hộp số sâu bao bọc đôi là loại truyền động bánh vít chuyên dụng được thiết kế nhằm tăng diện tích tiếp xúc giữa bánh vít và bánh vít.

Trong bộ bánh răng trục vít hình trụ thông thường, trục vít thường có dạng hình trụ, trong khi bánh vít được thiết kế để quấn một phần xung quanh trục vít.

Trong hệ thống bánh răng trục vít bao bọc kép, cả bánh vít và bánh vít đều có dạng hình học bao bọc. Con sâu có hình dáng giống đồng hồ cát, cho phép bánh giun bao quanh con sâu hiệu quả hơn.

Hình dạng này tạo ra vùng tiếp xúc hiệu quả lớn hơn và cho phép nhiều răng tham gia truyền tải cùng một lúc.

Kết quả là hệ thống truyền động có thể đạt được sự phân bổ tải được cải thiện và khả năng truyền mô-men xoắn cao hơn.

Thông tin kỹ thuật của SGR mô tả hộp số bánh răng giun bao bọc kép C Series của nó là một hệ thống chia lưới nhiều răng, với giun được sản xuất từ ​​vật liệu 20CrMnTi cứng và bánh vít được làm từ đồng hợp kim hiệu suất cao.

Thiết kế này đặc biệt có giá trị đối với các máy móc công nghiệp hoạt động dưới tải trọng cao và điều kiện làm việc đòi hỏi khắt khe.

3. Tại sao công nghệ Worm Gear bao bọc kép lại quan trọng?

Ưu điểm chính của hộp số giun bao bọc kép không chỉ đơn giản là cấu trúc của nó mà còn là cách cấu trúc thay đổi sự phân bổ tải trọng truyền động.

Diện tích liên lạc lớn hơn

Biên dạng răng bao bọc làm tăng diện tích tiếp xúc giữa giun và bánh giun.

Thay vì tập trung tải trọng vào một vùng tiếp xúc tương đối hạn chế, nhiều răng có thể tham gia truyền mô-men xoắn.

Điều này giúp phân phối tải trọng hiệu quả hơn và có thể giảm áp lực cục bộ lên răng.

Công suất mô-men xoắn cao hơn

Đối với máy móc hạng nặng, mô-men xoắn đầu ra là một trong những thông số lựa chọn hộp số quan trọng nhất.

Dòng sản phẩm C Series của SGR bao gồm hộp số giun bao kép với thông số mô-men xoắn đầu ra đạt tới 160.000 N·m, tùy thuộc vào cấu hình.

Điều này làm cho công nghệ này phù hợp với các ứng dụng yêu cầu mô-men xoắn cao và tốc độ đầu ra tương đối thấp.

Cải thiện khả năng chống mài mòn

Lựa chọn vật liệu và xử lý nhiệt cũng rất quan trọng đối với tuổi thọ của hộp số giun.

SGR sử dụng 20CrMnTi cho các bộ phận trục vít và đồng hợp kim hiệu suất cao cho bánh vít. Con sâu phải trải qua quá trình cacbon hóa, làm cứng và mài chính xác để cải thiện độ cứng bề mặt và khả năng chống mài mòn.

Theo thông tin sản phẩm của SGR, độ cứng của răng sâu có thể đạt HRC 58–62.

Sự kết hợp giữa thép cứng và đồng hợp kim nhằm mang lại sự cân bằng phù hợp giữa độ bền, khả năng chống mài mòn và tiếp xúc trượt đáng tin cậy.

Hoạt động trơn tru và ổn định

Hộp số trục vít đương nhiên phù hợp cho các ứng dụng yêu cầu giảm tốc độ trơn tru.

Đặc tính chia lưới nhiều răng của bánh răng giun bao bọc kép có thể cải thiện hơn nữa sự phân bổ tải trọng và góp phần truyền tải ổn định.

Điều này làm cho công nghệ này phù hợp với máy móc công nghiệp, nơi cần kiểm soát độ rung, tiếng ồn và sốc cơ học.

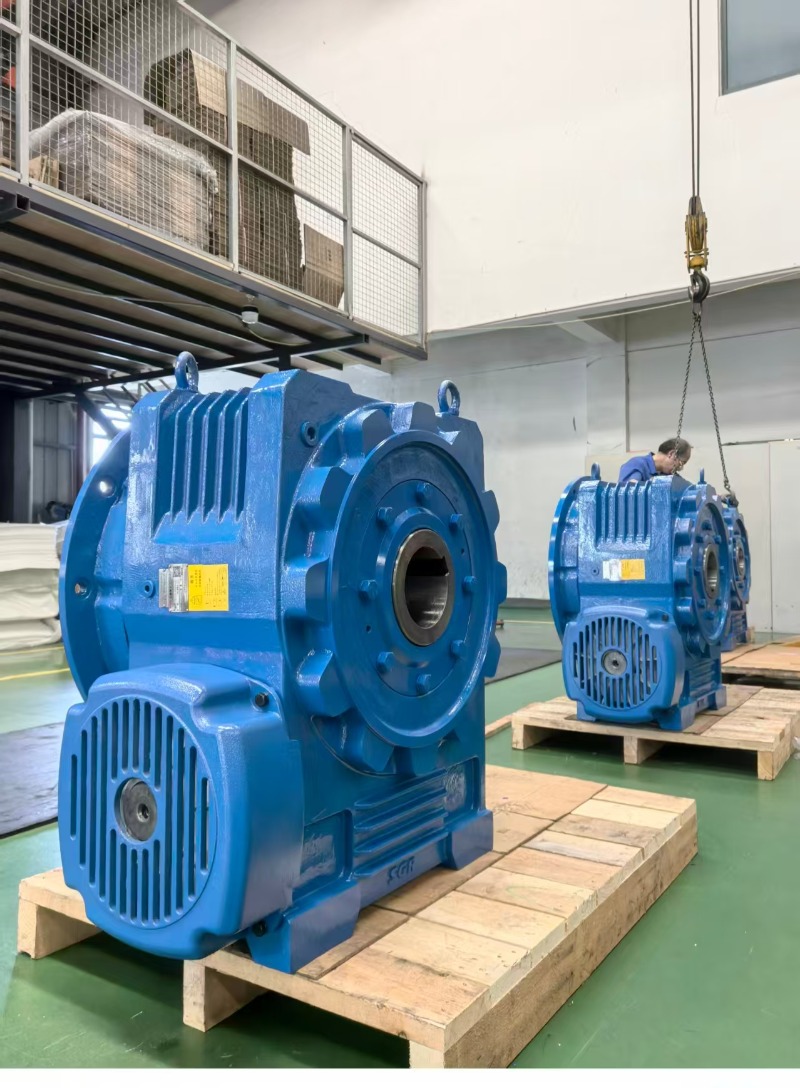

4. Hộp số Worm bao bọc đôi dòng SGR C

SGR đã phát triển hộp số giun bọc kép dòng C như một giải pháp truyền động công nghiệp mô-men xoắn cao.

Theo thông tin sản phẩm hiện tại của SGR, C Series có khoảng cách trung tâm từ 100 đến 710 mm, với các khái niệm thiết kế mô-đun và tuần tự hóa. Cấu hình cụ thể có thể được tùy chỉnh theo yêu cầu của khách hàng.

Thông số kỹ thuật và tính năng chính bao gồm:

Cấu hình hộp số thực tế phải được chọn theo công suất động cơ, tốc độ đầu vào, mô-men xoắn đầu ra yêu cầu, tỷ lệ giảm tốc, chu kỳ làm việc, bố trí lắp đặt và môi trường vận hành. SGR cũng cung cấp các cấu hình đầu vào và đầu ra tùy chỉnh cho các thiết kế máy móc khác nhau.

5. Công nghệ chủ chốt đằng sau bộ giảm tốc bánh răng SGR

Việc phát triển hộp số giun bao bọc kép hiệu suất cao đòi hỏi nhiều thứ hơn là chỉ gia công bánh vít và bánh vít.

Hình dạng răng phức tạp đòi hỏi khả năng thiết kế, sản xuất và kiểm tra chuyên biệt.

SGR đã thành lập một nhóm R&D bao gồm các tiến sĩ và kỹ sư cao cấp, đồng thời đã phát triển hệ thống thiết kế tối ưu hóa bánh răng sâu bao bọc kép phẳng của riêng mình. Công ty cũng vận hành thiết bị gia công CNC, máy đo 3D, hệ thống kiểm tra hiệu suất và công suất hộp số, dụng cụ đo sâu và bếp hình xuyến.

Những khả năng này cho phép SGR kiểm soát nhiều giai đoạn phát triển hộp số, bao gồm:

1. Thiết kế truyền động
2. Tối ưu hóa hồ sơ răng
3. Lựa chọn vật liệu
4. Xử lý nhiệt
5. Gia công chính xác
6. hội
7. Kiểm tra kích thước
8. Kiểm tra năng lượng và hiệu suất
9. Kiểm soát chất lượng cuối cùng

Cách tiếp cận tích hợp này đặc biệt quan trọng đối với bánh răng giun bao bọc kép vì độ chính xác của mặt cắt răng ảnh hưởng trực tiếp đến hiệu suất chia lưới, phân bổ tải trọng và tuổi thọ sử dụng.

6. Ứng dụng công nghiệp của hộp số Worm bao bọc kép

Hộp số trục vít mô-men xoắn cao đặc biệt thích hợp cho các máy móc yêu cầu mô-men xoắn đáng kể ở tốc độ quay tương đối thấp.

Máy khai thác mỏ

Thiết bị khai thác thường xuyên hoạt động trong điều kiện tải nặng, bụi, rung và làm việc liên tục.

Hộp số giun công nghiệp có mô-men xoắn cao có thể được sử dụng trong các hệ thống vận chuyển, nâng và xử lý vật liệu phù hợp, nơi cần truyền mô-men xoắn đáng tin cậy.

Thiết bị luyện kim

Máy móc luyện thép và luyện kim thường yêu cầu hệ thống truyền động mạnh mẽ có khả năng hoạt động dưới tải trọng cao.

Công nghệ bánh răng sâu bao bọc kép có thể cung cấp giải pháp truyền động nhỏ gọn cho các bộ truyền động hạng nặng được chọn.

Băng tải

Hệ thống băng tải yêu cầu truyền tải điện ổn định và liên tục.

Tùy thuộc vào yêu cầu về tải trọng và tốc độ, bộ giảm tốc bánh răng trục vít có thể cung cấp tỷ lệ giảm tốc và mô-men xoắn đầu ra cần thiết trong khi vẫn duy trì không gian lắp đặt tương đối nhỏ gọn.

Thiết bị nâng

Máy nâng đặt ra yêu cầu cao về độ tin cậy của hộp số và kiểm soát tải.

Bộ giảm tốc bánh vít có thể được sử dụng trong các cơ cấu nâng thích hợp đòi hỏi tỷ số giảm tốc cao và đặc tính giữ. Tuy nhiên, hoạt động tự khóa của hộp số phải luôn được xác minh dựa trên các yêu cầu về tải trọng, tỷ lệ, bôi trơn, hiệu suất và an toàn thực tế thay vì chỉ giả định từ loại hộp số.

Thiết bị hàng hải và công nghiệp

Thiết bị hàng hải công nghiệp, tời và các máy móc chuyên dụng khác có thể yêu cầu cấu hình hộp số tùy chỉnh.

SGR cung cấp các cách sắp xếp trục, lắp đặt và đầu vào/đầu ra tùy chỉnh để điều chỉnh hộp số phù hợp với cách bố trí thiết bị cụ thể.

7. Hộp số Worm bao bọc kép so với bộ giảm tốc bánh răng Worm thông thường

Đối với các nhà thiết kế thiết bị, việc lựa chọn giữa hộp số giun thông thường và hộp số giun bao bọc kép phải dựa trên yêu cầu vận hành thực tế.

Hộp số giun thông thường có thể đủ cho các ứng dụng có mô-men xoắn vừa phải và điều kiện vận hành tiêu chuẩn.

Tuy nhiên, hộp số sâu bao bọc kép trở nên hấp dẫn hơn khi ứng dụng yêu cầu:

• Công suất mô-men xoắn cao hơn
• Khả năng chịu tải cao hơn
• Phân phối tải hiệu quả hơn
• Hoạt động nặng nhọc
• Tuổi thọ dài
• Thiết kế truyền động nhỏ gọn
• Cấu hình hộp số công nghiệp tùy chỉnh

Hình học bao bọc kép phức tạp hơn cũng có nghĩa là yêu cầu sản xuất và kiểm soát chất lượng cao hơn.

Vì vậy, việc lựa chọn hộp số giun bao kép không chỉ đơn giản là chọn hộp số lớn hơn. Cấu hình răng, vật liệu, xử lý nhiệt, bôi trơn, căn chỉnh, điều kiện nhiệt và chu trình vận hành đều cần được xem xét cùng nhau.

8. Tại sao chọn SGR làm nhà sản xuất hộp số Worm?

Đối với người mua hộp số công nghiệp, khả năng kỹ thuật của nhà sản xuất hộp số có thể cũng quan trọng như thông số kỹ thuật của sản phẩm.

SGR tập trung vào hộp số công nghiệp và có hơn 15 năm kinh nghiệm trong lĩnh vực R&D và sản xuất hộp số. Danh mục sản phẩm của công ty bao gồm hộp số hành tinh, hộp số trục vít hai lớp, hộp giảm tốc trục vít hình trụ và các giải pháp truyền động tùy chỉnh.

Thế mạnh của SGR bao gồm:

Đội ngũ R & D chuyên nghiệp
Tiến sĩ và kỹ sư cao cấp tham gia thiết kế hộp số và phát triển công nghệ truyền động.

Công nghệ Worm Gear chuyên dụng
SGR đã phát triển một hệ thống thiết kế tối ưu hóa bánh răng sâu bao bọc kép phẳng.

Sản xuất chính xác
Gia công CNC và thiết bị chuyên dụng được sử dụng cho các bộ phận bánh răng phức tạp.

Kiểm tra và thử nghiệm
SGR sử dụng thiết bị đo 3D, thiết bị đo sâu và bếp, cũng như hệ thống kiểm tra hiệu suất và công suất hộp số.

Giải pháp tùy chỉnh
Trục đầu vào, trục đầu ra, phương pháp lắp, tỷ số và các bộ phận truyền động chính khác có thể được tùy chỉnh theo yêu cầu ứng dụng.

Giải pháp OEM & Thay thế
SGR tuyên bố rằng kích thước lắp đặt của các bộ bánh răng giun bao bọc kép có thể thay thế được với Bộ bánh răng giun CAVEX®, đồng thời các bộ phận truyền động tùy chỉnh cũng có thể được cung cấp.

9. Tương lai của hộp số Worm

Sự phát triển của máy móc công nghiệp đang đẩy công nghệ hộp số hướng tới mật độ mô-men xoắn cao hơn, hiệu suất tốt hơn, tuổi thọ dài hơn và khả năng tùy biến cao hơn.

Đối với hộp giảm tốc trục vít, tương lai không chỉ đơn giản là tăng kích thước hộp số.

Thay vào đó, sự phát triển công nghệ ngày càng tập trung vào cấu hình răng được tối ưu hóa, vật liệu tiên tiến, sản xuất chính xác, hệ thống bôi trơn tốt hơn, quản lý nhiệt được cải thiện, kiểm tra chất lượng kỹ thuật số, cấu hình hộp số tùy chỉnh và hiệu suất truyền động cao hơn.

Công nghệ bánh răng sâu bao bọc kép cung cấp một con đường quan trọng hướng tới các mục tiêu này vì cấu trúc chia lưới nhiều răng của nó cho phép các nhà sản xuất tối ưu hóa việc phân bổ tải và truyền mô-men xoắn.

Đối với các nhà sản xuất hộp số, điều này có nghĩa là năng lực R&D, công nghệ sản xuất và thử nghiệm chính xác sẽ ngày càng trở thành những yếu tố cạnh tranh quan trọng.(Tác giả, SGR, Angie Zhang)
