Các thông số chính để chọn bộ giảm thiểu bánh răng hình trụ

Chọn quyền Bộ giảm thiểu bánh răng hình trụ là rất quan trọng cho hiệu quả và tuổi thọ của bất kỳ hệ thống cơ học nào. Nó không chỉ là tìm một thành phần phù hợp; Đó là về việc phù hợp với khả năng của bộ giảm tốc với các nhu cầu cụ thể của ứng dụng của bạn. Hướng dẫn này sẽ hướng dẫn bạn qua các thông số thiết yếu để xem xét, từ sức mạnh và tốc độ đến vật liệu và bôi trơn, đảm bảo bạn đưa ra quyết định sáng suốt.

Hiểu các yêu cầu về tải và năng lượng

Bước đầu tiên trong việc chọn một Bộ giảm thiểu bánh răng hình trụ là để đánh giá chính xác các yêu cầu về sức mạnh và mô -men xoắn của ứng dụng của bạn. Các thành phần không khớp có thể dẫn đến sự cố sớm, không hiệu quả hoặc thậm chí thiệt hại hệ thống. Một sự hiểu biết chi tiết về các tham số này đảm bảo bộ giảm tốc có thể xử lý khối lượng công việc mà không bị quá tải.

Công suất đầu vào và mô -men xoắn đầu ra

Công suất đầu vào là năng lượng được cung cấp cho bộ giảm tốc, thường là từ một động cơ. Mô -men xoắn đầu ra là lực quay mà bộ giảm tốc cung cấp cho máy điều khiển. Hai tham số này có liên quan nghịch đảo thông qua tỷ lệ bánh răng. Hiểu mối quan hệ này là rất quan trọng cho kích thước đúng đắn.

• Công suất đầu vào: Đây là sức mạnh được cung cấp bởi động cơ. Nó thường được đo bằng kilowatts (kW) hoặc mã lực (HP).
• Mô -men xoắn đầu ra: Đây là lực xoắn mà bộ giảm tốc truyền đến tải. Nó được đo bằng máy đo Newton (NM) hoặc pound inch (LB-in).
• So sánh: Công suất đầu vào cao hơn và tỷ lệ giảm lớn hơn thường sẽ dẫn đến mô -men xoắn đầu ra cao hơn.

Tốc độ đầu vào và đầu ra

Tốc độ mà bộ giảm tốc hoạt động cũng quan trọng như sức mạnh. Tốc độ đầu vào được xác định bởi RPM của động cơ, trong khi tốc độ đầu ra là kết quả trực tiếp của tỷ lệ bánh răng. Mối quan hệ này là cơ bản để đạt được tốc độ vận hành mong muốn cho ứng dụng của bạn.

• Tốc độ đầu vào: Tốc độ của trục động cơ kết nối với sâu.
• Tốc độ đầu ra: Tốc độ của trục bánh răng, là tốc độ đầu vào chia cho tỷ lệ bánh răng.
• Mối quan hệ: Tỷ lệ bánh răng cao hơn sẽ dẫn đến tốc độ đầu ra thấp hơn. Ví dụ, tốc độ đầu vào 1450 vòng / phút và tỷ lệ bánh răng 30: 1 sẽ tạo ra tốc độ đầu ra khoảng 48,3 vòng / phút. Đây là chìa khóa cho Tính toán giảm tốc độ .

Khám phá tỷ lệ bánh răng và hiệu quả

Tỷ lệ bánh răng và hiệu quả tổng thể là trái tim của bất kỳ Bộ giảm thiểu bánh răng hình trụ . Tỷ lệ cao hơn cung cấp phép nhân mô-men xoắn lớn hơn nhưng thường đi kèm với sự đánh đổi về hiệu quả. Hiểu được sự cân bằng này là rất cần thiết cho các ứng dụng yêu cầu cả lực lượng cao và bảo tồn năng lượng.

Tỷ lệ bánh răng và ý nghĩa của nó

Tỷ lệ bánh răng là tỷ lệ của số lượng răng trên bánh xe sâu so với số lượng bắt đầu trên sâu. Nó ảnh hưởng trực tiếp đến việc giảm tốc độ và tăng mô -men xoắn. Cho các ứng dụng như Hộp số sâu , một tỷ lệ cao có thể đạt được giảm tốc độ đáng kể ở dạng nhỏ gọn.

• Tỷ lệ thấp (ví dụ: 5: 1 đến 30: 1): Cung cấp hiệu quả cao hơn nhưng phép nhân mô -men xoắn ít hơn.
• Tỷ lệ cao (ví dụ: 60: 1 đến 100: 1): Cung cấp đầu ra mô -men xoắn cao và giảm tốc độ đáng kể. Đây là một yêu cầu phổ biến trong một Hộp số Worm cho băng chuyền .

Hiệu quả và tạo nhiệt

Hiệu quả là tỷ lệ của công suất đầu ra so với công suất đầu vào. Các bánh răng sâu được biết đến với hiệu quả thấp hơn so với các loại bánh răng khác, đặc biệt là ở tỷ lệ cao. Năng lượng bị mất này được chuyển thành nhiệt, có thể ảnh hưởng đến hiệu suất và tuổi thọ của bộ giảm tốc. Hiểu đây là chìa khóa cho một Hướng dẫn bôi trơn giảm giá bánh răng sâu , vì bôi trơn thích hợp giúp quản lý nhiệt này.

• Hiệu quả: Thay đổi đáng kể theo tỷ lệ bánh răng và góc dẫn của sâu. Tỷ lệ cao hơn dẫn đến hiệu quả thấp hơn.
• Nhiệt: Một hậu quả trực tiếp của sự kém hiệu quả. Nhiệt quá mức có thể làm giảm chất bôi trơn, làm hỏng con dấu và rút ngắn tuổi thọ thành phần.

Vật liệu, cài đặt và bảo trì

Các đặc điểm vật lý và yêu cầu bảo trì của một Bộ giảm thiểu bánh răng hình trụ cũng quan trọng như các tham số hoạt động. Các vật liệu được sử dụng, phương pháp cài đặt và lịch trình bôi trơn đều góp phần vào hiệu suất và độ tin cậy tổng thể của bộ giảm tốc.

Vật liệu và xây dựng

Sự lựa chọn vật liệu ảnh hưởng trực tiếp đến độ bền của bộ giảm tốc và khả năng chịu tải. Con sâu thường được làm bằng thép cứng, và bánh xe giun được làm bằng đồng, tạo ra một cặp đôi giả rộng, có khả năng chống mòn cao.

• Sâu: Thường được làm bằng thép cứng, đất đến mức cao để giảm ma sát.
• Bánh xe sâu: Thông thường bằng đồng đúc, mềm hơn con sâu để giảm thiểu hao mòn trên thành phần đắt tiền hơn.
• Nhà ở: Thường là gang hoặc nhôm, được chọn cho tính chất cứng và nhiệt của nó. Nhôm nhẹ hơn, trong khi gang mạnh hơn.

Gắn và bôi trơn

Gắn hợp đúng và một lịch trình bôi trơn nhất quán là rất cần thiết cho tuổi thọ. Gắn kết có thể là một giá treo mặt bích phổ quát, gắn chân hoặc thiết kế gắn trên trục. Phương pháp bôi trơn, cho dù chứa dầu mỡ hay chứa đầy dầu, rất quan trọng để giảm ma sát và quản lý nhiệt.

Định hướng gắn kết

• Gắn chân: Loại phổ biến nhất, với bộ giảm tốc được bắt vít vào một bề mặt phẳng.
• Gắn trên mặt bích: Lý tưởng cho các ứng dụng mà bộ giảm tốc cần được gắn trực tiếp vào máy hoặc mặt động cơ.
• Gắn trục: Bộ giảm tốc được gắn trực tiếp lên trục điều khiển.

Bôi trơn và bảo trì

• Loại chất bôi trơn: Phụ thuộc vào tốc độ vận hành, nhiệt độ và tải. Dầu tổng hợp thường được sử dụng cho các ứng dụng nhiệt độ cao hoặc tốc độ cao.
• Lịch bảo trì: Kiểm tra thường xuyên về mức dầu và thay đổi dầu theo lịch trình là rất quan trọng để ngăn ngừa hao mòn sớm. Đây là một phần quan trọng của bất kỳ Kế hoạch bảo trì giảm tốc độ sâu .

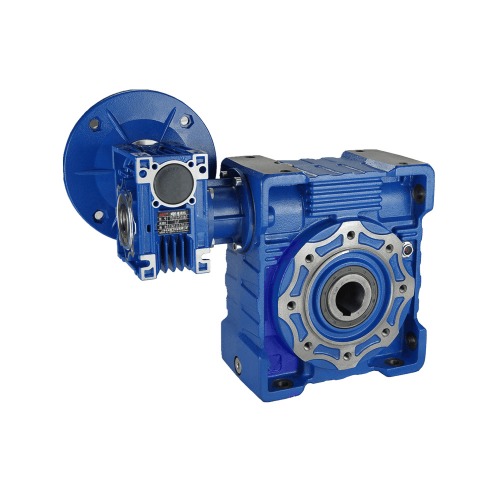

Hộp số giun hình trụ hai giai đoạn
