Hộp số hành tinh gắn trên đế đồng trục: Giải pháp truyền động hạng nặng

Máy móc công nghiệp hạng nặng đòi hỏi một hệ thống truyền động có khả năng cung cấp mô-men xoắn cao một cách đáng tin cậy trong khi vẫn nhỏ gọn, hiệu quả và dễ tích hợp vào thiết kế tổng thể của máy. Trong số các loại hộp giảm tốc công nghiệp hiện có, hộp số hành tinh gắn trên đế đồng trục cung cấp giải pháp hiệu quả cho nhiều ứng dụng đòi hỏi khắt khe.

Loại này hộp số hành tinh kết hợp hai đặc điểm cấu trúc quan trọng: đầu vào và đầu ra được bố trí đồng trục, trong khi hộp số được hỗ trợ chắc chắn thông qua cấu hình gắn trên đế. Kết hợp với đặc tính chia sẻ tải của bánh răng hành tinh, thiết kế này cung cấp giải pháp truyền động nhỏ gọn cho máy móc công nghiệp yêu cầu mô-men xoắn cao và truyền công suất ổn định.

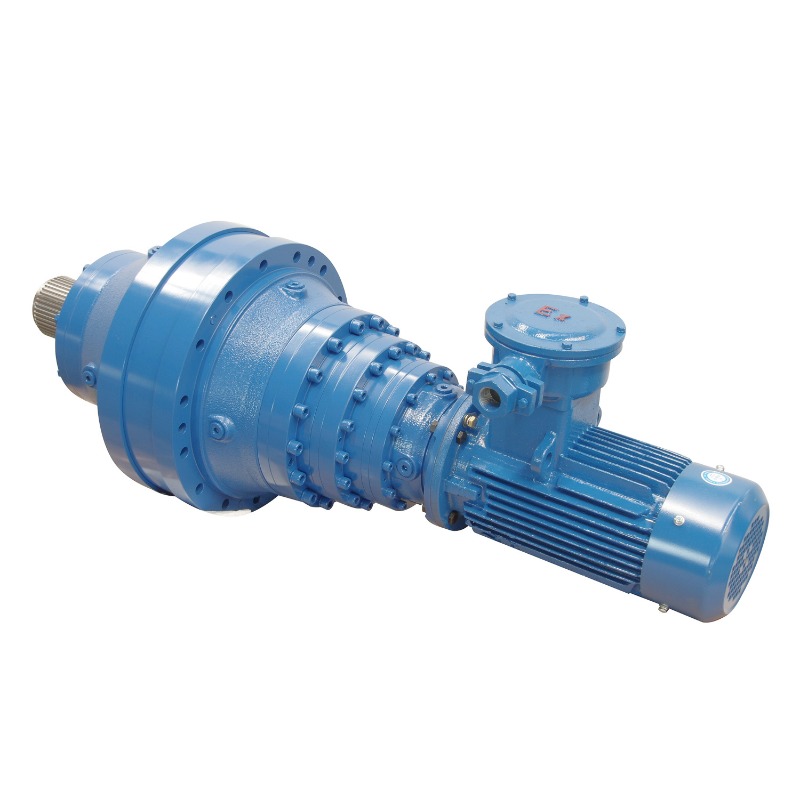

Dòng N của SGR bao gồm mô-men xoắn cao hộp số hành tinh đồng trục cấu hình cho các ứng dụng công nghiệp đòi hỏi khắt khe. Dòng sản phẩm sử dụng thiết kế mô-đun và hỗ trợ các cấu hình đầu vào, đầu ra, lắp đặt và nhiều giai đoạn khác nhau. SGR chỉ định phạm vi mô-men xoắn đầu ra lên tới T2 ≤ 750.000 N·m và tỷ số truyền i ≥ 3 cho dòng sản phẩm được tham chiếu.

Vì vậy, hộp số hành tinh gắn trên đế đồng trục chính xác là gì, nó mang lại những ưu điểm gì và các kỹ sư nên chọn hộp số này như thế nào cho thiết bị hạng nặng?

Bài viết này giải thích các nguyên tắc cơ bản.

01. Hộp số hành tinh gắn trên đế đồng trục là gì?

Hộp số hành tinh đồng trục là bộ giảm tốc bánh răng hành tinh trong đó đầu vào và đầu ra được bố trí dọc theo cùng một trục trung tâm.

Bên trong, một bộ truyền hành tinh điển hình bao gồm một bánh răng mặt trời, nhiều bánh răng hành tinh, một giá đỡ hành tinh và một bánh răng vành. Các bánh răng hành tinh quay quanh bánh răng mặt trời đồng thời ăn khớp với bánh răng bao.

Một trong những ưu điểm chính của sự sắp xếp này là chia sẻ tải.

Thay vì truyền toàn bộ tải trọng qua một cặp bánh răng, một số bánh răng hành tinh có thể tham gia truyền mômen xoắn. Điều này giúp hệ thống hành tinh đạt được mật độ mô-men xoắn cao trong một cấu trúc tương đối nhỏ gọn.

Thuật ngữ gắn trên đế đề cập đến cách lắp đặt hộp số.

Thay vì chỉ dựa vào mặt bích đầu ra hoặc cách bố trí gắn trên trục, hộp số được hỗ trợ bởi một đế lắp có thể cố định vào cấu trúc hoặc bệ máy.

Việc kết hợp bố trí hộp số đồng trục với cấu trúc gắn trên đế khiến loại hộp số này đặc biệt hữu ích cho các máy công nghiệp yêu cầu mô-men xoắn cao, lắp đặt ổn định, kích thước nhỏ gọn và tích hợp thiết bị linh hoạt.

Danh mục hộp số hành tinh của SGR bao gồm các cấu hình đồng trục với các giải pháp lắp đặt liên quan đến chân/đế, mặt bích và trục, cho phép lựa chọn các cách bố trí khác nhau tùy theo thiết kế máy.

02. Hộp số hành tinh đồng trục hoạt động như thế nào?

Nguyên lý làm việc cơ bản tương tự như các hộp số hành tinh khác.

Năng lượng đi vào hệ thống bánh răng hành tinh thông qua phía đầu vào và được truyền qua bánh răng mặt trời, bánh răng hành tinh, bánh răng vành và bộ phận mang theo cấu hình hộp số cụ thể.

Tính năng chính là nhiều bánh răng hành tinh có thể chia sẻ tải truyền.

Nguyên lý phân chia công suất này đặc biệt có giá trị trong các máy móc hạng nặng vì mô-men xoắn cần thiết không nhất thiết phải được truyền qua chỉ một lưới bánh răng.

Kết quả là hộp số hành tinh có thể cung cấp công suất mô-men xoắn cao so với kích thước vật lý của chúng.

Trong cách bố trí đồng trục, đầu vào và đầu ra vẫn nằm trên cùng một trục, tạo ra đường truyền tải điện hợp lý có thể đơn giản hóa việc tích hợp vào nhiều bố cục máy.

Khi cần tỷ lệ giảm cao hơn, các giai đoạn hành tinh bổ sung có thể được kết nối nối tiếp. Hộp số hành tinh đồng trục được tham chiếu của SGR dựa trên kiến ​​trúc mô-đun cao và hỗ trợ kết hợp nhiều giai đoạn cho các yêu cầu giảm tốc khác nhau.

03. Bốn ưu điểm chính của hộp số hành tinh gắn trên đế đồng trục

Tại sao hộp số hành tinh gắn trên đế đồng trục phù hợp với máy móc hạng nặng?

Có bốn lợi thế lớn.

1. Công suất mô-men xoắn cao và truyền tải điện đáng tin cậy

Ưu điểm đầu tiên là khả năng truyền mô-men xoắn cao.

Nhiều bánh răng hành tinh tham gia truyền tải điện và chia sẻ tải. Điều này giúp phân phối tải trọng thông qua hệ thống bánh răng hành tinh thay vì tập trung vào một cặp bánh răng duy nhất.

Đối với máy móc công nghiệp nặng, điều này đặc biệt quan trọng khi bộ truyền động phải xử lý: mômen vận hành cao, tải khởi động, tải thay đổi, thay đổi tải lặp đi lặp lại, tải sốc và chu kỳ vận hành dài.

Dòng sản phẩm hộp số đồng trục N Series của SGR bao gồm các cấu hình mô-men xoắn cao, với trang sản phẩm Trung Quốc được tham chiếu chỉ định mô-men xoắn đầu ra lên tới T2 ≤ 750.000 N·m. Tất nhiên, kích thước hộp số thực tế và mô-men xoắn cho phép phải được lựa chọn theo các điều kiện vận hành và ứng dụng cụ thể.

Điều này làm cho kiến ​​trúc hành tinh đồng trục phù hợp với máy móc công nghiệp lớn, nơi phải truyền mô-men xoắn cao trong không gian lắp đặt hạn chế.

2. Cấu trúc nhỏ gọn và truyền tải mượt mà

Một ưu điểm quan trọng khác là kiến trúc nhỏ gọn.

Bởi vì hệ thống bánh răng hành tinh phân phối mô-men xoắn thông qua nhiều bánh răng hành tinh được bố trí xung quanh bánh răng mặt trời trung tâm nên chúng có thể đạt được mật độ mô-men xoắn cao mà không cần hộp số quá lớn.

Đối với các nhà thiết kế thiết bị, điều này có thể đặc biệt có giá trị khi cả công suất truyền tải và không gian lắp đặt đều quan trọng.

Việc bố trí đồng trục giúp đơn giản hóa hơn nữa việc bố trí truyền dẫn vì đầu vào và đầu ra được định vị dọc theo cùng một trục.

Tài liệu sản phẩm của SGR cũng xác định hiệu suất truyền động cao, vận hành êm ái và độ ồn thấp là đặc điểm của dòng hộp số hành tinh đồng trục.

Tuy nhiên, những đặc điểm này không chỉ đến từ cấu trúc hành tinh. Vật liệu bánh răng, xử lý nhiệt, độ chính xác của bánh răng, lựa chọn ổ trục, bôi trơn, lắp ráp và chất lượng sản xuất đều góp phần vào hiệu suất vận hành thực tế của hộp số công nghiệp.

3. Thiết kế mô-đun và cấu hình linh hoạt

Một trong những đặc điểm mạnh nhất của hộp số hành tinh công nghiệp hiện đại là tính mô đun.

Nền tảng hộp số có tính mô-đun cao cho phép các nhà sản xuất tạo ra các giải pháp truyền động khác nhau bằng cách sử dụng các bộ phận được tiêu chuẩn hóa và các kết hợp khác nhau.

Đối với dòng hộp số hành tinh đồng trục SGR, nhiều giai đoạn hành tinh có thể được kết hợp để đáp ứng các yêu cầu giảm thiểu khác nhau, với họ sản phẩm được tham chiếu có tỷ lệ bao gồm i ≥ 3.

Các tùy chọn đầu vào khác nhau cũng có sẵn, bao gồm: Đầu vào trục tiêu chuẩn N, đầu vào mặt bích MN và cấu hình đầu vào tùy chỉnh.

Phía đầu ra có thể được cấu hình bằng: trục hình trụ, trục có rãnh, trục rỗng có thiết bị khóa, kết nối mặt bích và các cấu hình tùy chỉnh.

SGR cũng cung cấp các cách sắp xếp lắp đặt khác nhau, bao gồm lắp đế, lắp mặt bích và các cấu hình liên quan đến cánh tay đòn.

Tính linh hoạt này đặc biệt quan trọng đối với các nhà sản xuất thiết bị OEM.

Thay vì thiết kế lại toàn bộ máy theo cấu hình hộp số cố định, các kỹ sư có thể chọn cách bố trí hộp số phù hợp hơn với động cơ, thiết bị dẫn động, không gian lắp đặt và giao diện cơ khí hiện có.

4. Cài đặt ổn định và khả năng thích ứng mạnh mẽ

Đối với các hộp số công nghiệp lớn, việc lắp đặt không bao giờ được coi là vấn đề thứ yếu.

Hộp số phải được tích hợp đúng cách với cấu trúc máy để tải có thể được truyền đi một cách đáng tin cậy mà không gây ra sai lệch hoặc căng thẳng không cần thiết.

Hộp số hành tinh gắn trên đế cung cấp giải pháp lắp đặt thiết thực cho nhiều hệ thống truyền động công nghiệp cố định vì vỏ hộp số có thể được đỡ chắc chắn trên khung hoặc bệ thiết bị.

Tùy thuộc vào ứng dụng, các cấu hình khác như lắp mặt bích hoặc lắp cánh tay đòn có thể phù hợp hơn.

Giải pháp chính xác phụ thuộc vào các yếu tố bao gồm: bố trí thiết bị, kết nối đầu ra, tải trọng hướng tâm và hướng trục, mômen phản lực, thiết kế móng, căn chỉnh trục và khả năng tiếp cận bảo trì.

Đây là lý do tại sao việc lắp đặt cần được xem xét trong quá trình lựa chọn hộp số thay vì sau khi đã chọn kiểu hộp số.

04. Hộp số hành tinh gắn trên đế đồng trục được sử dụng ở đâu?

Nhờ công suất mô-men xoắn cao, cấu trúc nhỏ gọn, mô-đun và cấu hình linh hoạt, hộp số hành tinh đồng trụces có thể được sử dụng trong nhiều loại máy móc công nghiệp hạng nặng.

Thiết bị khai thác mỏ

Máy móc khai thác mỏ thường xuyên hoạt động dưới tải nặng, độ rung, bụi và chu kỳ làm việc đòi hỏi khắt khe.

Hộp số hành tinh có thể được sử dụng trong các hệ thống truyền động khai thác mỏ, nơi yêu cầu mô-men xoắn cao và hoạt động liên tục đáng tin cậy.

Đối với các ứng dụng khai thác mỏ, việc lựa chọn hộp số không chỉ xem xét mô-men xoắn định mức mà còn cả tải trọng đỉnh, tải sốc, thời gian vận hành, điều kiện môi trường và yêu cầu bảo trì.

Thiết bị luyện kim

Máy móc luyện kim thường yêu cầu truyền động tốc độ thấp, mô-men xoắn cao trong điều kiện công nghiệp đòi hỏi khắt khe.

Hộp số hành tinh gắn trên đế đồng trục có thể cung cấp giải pháp truyền động nhỏ gọn cho máy luyện kim hạng nặng thích hợp, đặc biệt khi việc lắp đặt ổn định và truyền tải điện liên tục là rất quan trọng.

Băng tải và hệ thống xử lý vật liệu

Băng tải công nghiệp lớn có thể yêu cầu mô-men xoắn khởi động và vận hành đáng kể, đặc biệt là khi vận chuyển vật liệu rời nặng.

Hộp số hành tinh có thể giảm tốc độ động cơ trong khi tăng mô-men xoắn đầu ra, cung cấp các đặc tính cơ học được yêu cầu bởi nhiều hệ thống truyền động băng tải.

Cấu hình gắn trên đế cũng có thể đơn giản hóa việc tích hợp vào các trạm truyền động băng tải cố định.

Thiết bị nâng và tời

Hệ thống nâng và tời yêu cầu truyền mô-men xoắn đáng tin cậy và tỷ số giảm tốc thích hợp.

Hộp số hành tinh thường được xem xét cho các hệ thống truyền động mô-men xoắn cao trong đó kích thước nhỏ gọn là quan trọng.

Tuy nhiên, đối với các ứng dụng nâng, việc lựa chọn hộp số phải dựa trên các yêu cầu hoàn chỉnh của hệ thống, bao gồm điều kiện tải, phanh, yêu cầu an toàn, chu kỳ làm việc và các tiêu chuẩn hiện hành.

Máy xây dựng

Thiết bị xây dựng hạng nặng đòi hỏi các bộ phận truyền động mạnh mẽ có khả năng xử lý các tải trọng khác nhau và môi trường làm việc đòi hỏi khắt khe.

Tùy thuộc vào kiến ​​trúc máy, hộp số hành tinh có thể được sử dụng cho các cơ cấu truyền động di chuyển, quay hoặc truyền động phụ trợ khác nhau.

Máy phụ trợ hàng hải

Không gian có thể là một hạn chế thiết kế quan trọng trong máy móc hàng hải.

Mật độ mô-men xoắn cao và cấu trúc có thể định cấu hình của hộp số hành tinh đồng trục có thể làm cho hộp số này phù hợp với các ứng dụng truyền động phụ trợ hàng hải đã chọn, nơi yêu cầu độ nén và truyền mô-men xoắn cao.

Sản phẩm N Series tham chiếu của SGR đã được áp dụng trong các lĩnh vực công nghiệp bao gồm máy xây dựng, máy phụ trợ hàng hải, máy khai thác mỏ và máy dệt và in/nhuộm.

05. Hộp số hành tinh đồng trục và góc phải: Bạn nên chọn loại nào?

Một câu hỏi quan trọng khi lựa chọn hộp số hành tinh là liệu máy có cần bố trí truyền động đồng trục hay góc phải hay không.

A hộp số hành tinh đồng trục đặt đầu vào và đầu ra dọc theo cùng một trục.

Do đó, nó đặc biệt thích hợp khi động cơ và thiết bị dẫn động có thể được bố trí trên đường truyền thẳng.

Hộp số hành tinh góc vuông thay đổi hướng truyền lực, có thể hữu ích khi bố trí máy không cho phép lắp đặt động cơ và thiết bị đầu ra dọc theo cùng một trục.

Không có thiết kế nào tốt hơn trên toàn cầu.

Lựa chọn đúng chủ yếu phụ thuộc vào: không gian lắp đặt sẵn có, vị trí động cơ, vị trí thiết bị dẫn động, mô-men xoắn cần thiết, tỷ số giảm tốc, giao diện đầu vào và đầu ra và không gian bảo trì.

Phạm vi hộp số hành tinh của SGR bao gồm cả cấu hình đồng trục và góc vuông cho các yêu cầu bố trí trục khác nhau.

06. Tại sao nên chọn Hộp số hành tinh đồng trục SGR?

SGR phát triển công nghiệp hộp số hành tinh giải pháp cho các ứng dụng truyền tải đòi hỏi khắt khe.

Dòng N của nó sử dụng triết lý thiết kế mô-đun và tuần tự hóa, cho phép kết hợp các giai đoạn, cấu hình đầu vào, sắp xếp đầu ra và phương pháp lắp đặt khác nhau tùy theo yêu cầu ứng dụng. Thông tin sản phẩm hiện tại của SGR liệt kê các cấu hình hành tinh đồng trục và góc phải cũng như nhiều giải pháp lắp đặt.

Để sản xuất bánh răng, SGR sử dụng thép hợp kim 20CrMnTi, với các bánh răng được cacbon hóa và tôi trước khi mài chính xác. Phương pháp sản xuất này nhằm mục đích cung cấp độ cứng, khả năng chống mài mòn và độ chính xác của bánh răng cần thiết cho các ứng dụng truyền động công nghiệp đòi hỏi khắt khe.

SGR cũng hỗ trợ tùy chỉnh hộp số hành tinh giải pháp dành cho các nhà sản xuất thiết bị OEM, đặc biệt khi cấu hình danh mục tiêu chuẩn không thể đáp ứng đầy đủ các yêu cầu về mô-men xoắn, tỷ lệ, giao diện đầu vào/đầu ra, kích thước lắp đặt hoặc điều kiện vận hành.

Dòng N được định vị cho các ứng dụng công nghiệp bao gồm khai thác mỏ, máy xây dựng, máy phụ trợ hàng hải, nâng hạ, xử lý vật liệu và các thiết bị hạng nặng khác.

Đối với khách hàng đánh giá các lựa chọn thay thế cho hộp số hành tinh công nghiệp nhập khẩu, SGR cũng định vị dòng sản phẩm này như một giải pháp thay thế cục bộ cho các ứng dụng tương đương. Tài liệu gốc của sản phẩm nêu rõ rằng dòng sản phẩm này được phát triển với mục đích thay thế các bộ giảm tốc nhập khẩu tương đương. Tuy nhiên, bất kỳ dự án thay thế nào cũng phải được xác minh về mặt kỹ thuật theo mô-men xoắn, tỷ lệ, kích thước, giao diện trục, tải trọng, chu kỳ làm việc và điều kiện vận hành thực tế thay vì giả định khả năng thay thế lẫn nhau chỉ từ kích thước mô hình. (Tác giả, SGR, Angie Zhang)
