Làm quen với 3 loại hộp giảm tốc phổ biến

Trong lĩnh vực hệ thống truyền động công nghiệp, bộ giảm tốc đóng vai trò là thành phần quan trọng. Mặc dù chúng có nhiều loại khác nhau—mỗi loại có những đặc điểm riêng biệt, nhưng chúng đều thực hiện cùng một chức năng cơ bản: chuyển đổi đầu ra tốc độ cao, mô-men xoắn thấp của động cơ thành đầu ra tốc độ thấp, mô-men xoắn cao theo yêu cầu của thiết bị, đồng thời phù hợp với quán tính và tăng cường độ cứng của hệ thống.

Đối mặt với vô số bộ giảm tốc có sẵn trên thị trường, làm thế nào bạn có thể nhanh chóng xác định và chọn bộ giảm tốc phù hợp nhất với nhu cầu của mình? Hôm nay, hãy để chúng tôi hướng dẫn bạn ba loại bộ giảm tốc phổ biến nhất.

Đầu tiên chúng tôi sẽ cho bạn thấy sự so sánh của ba loại bộ giảm tốc.

Hộp giảm tốc

Hộp giảm tốc thường sử dụng bánh răng xoắn hoặc bánh răng côn và có các bố trí truyền động một, hai hoặc thậm chí ba cấp. Chúng được đặc trưng bởi các cấu trúc tương đối đơn giản và mức độ tiêu chuẩn hóa cao. Việc giảm tốc độ đạt được thông qua việc chia lưới giữa các bánh răng, mang lại hiệu suất truyền động từ 95%–98%.

Tỷ số truyền được xác định bằng tỷ số giữa số răng giữa bánh răng dẫn động và bánh răng bị dẫn động. Các thiết bị này có chi phí sản xuất thấp và dễ bảo trì, khiến chúng phù hợp với các ứng dụng tốc độ cao, tải vừa phải như trục máy công cụ, băng tải và máy đóng gói. Tuy nhiên, hộp giảm tốc tương đối cồng kềnh và tốn diện tích. Chúng cũng có khả năng chống sốc và quá tải hạn chế, khiến chúng không phù hợp với các hoạt động liên quan đến chu kỳ khởi động-dừng thường xuyên hoặc tác động của tải nặng.

Hiện nay, hộp giảm tốc chủ yếu được sử dụng trong các ứng dụng công nghiệp nói chung do ngân sách hạn hẹp, điều kiện vận hành ổn định và yêu cầu độ chính xác vừa phải.

Hộp giảm tốc hành tinh

Dựa trên cấu trúc của bộ bánh răng hành tinh, bộ giảm tốc bánh răng hành tinh đạt được khả năng truyền lực nhiều răng đồng bộ và phân bổ tải trọng đối xứng thông qua việc chia lưới của bánh răng mặt trời, bánh răng hành tinh và bánh răng vòng trong; chúng được đặc trưng bởi cấu trúc nhỏ gọn, độ cứng cao và độ chính xác cao. Những bộ giảm tốc này cung cấp mật độ mô-men xoắn cực cao, mang lại mô-men xoắn đầu ra vượt xa so với các bộ giảm tốc thông thường có cùng kích thước.

Ngoài ra, hộp giảm tốc hành tinh có hiệu suất truyền động cao, độ chính xác, độ cứng và phản ứng nhanh, đồng thời hỗ trợ vận hành tốc độ cao và phạm vi nhiệt độ rộng. Chúng được sử dụng rộng rãi trong các ứng dụng như giàn khoan định hướng ngang không rãnh, tời mỏ, hệ thống truyền động AGV và sản xuất điện gió.

Hộp giảm tốc hành tinh demand extremely high precision in manufacturing and installation, as well as rigorous production processes; inferior products are prone to issues such as uneven planet gear loading and component fatigue. Planetary reducers from leading manufacturers—such as SGR (Hezong Heavy Industry)—utilize gears made of 20CrMnTi steel that undergo carburizing, quenching, and precision gear grinding. These gears benefit from load sharing across multiple teeth, ensuring smooth, reliable operation and high mechanical efficiency.

Hiện tại, hộp giảm tốc hành tinh chủ yếu phù hợp cho các ứng dụng công nghiệp, cơ khí và sản xuất đòi hỏi độ chính xác cao, phản ứng động cao, vận hành trong giới hạn không gian hoặc hiệu suất tải nặng liên tục.

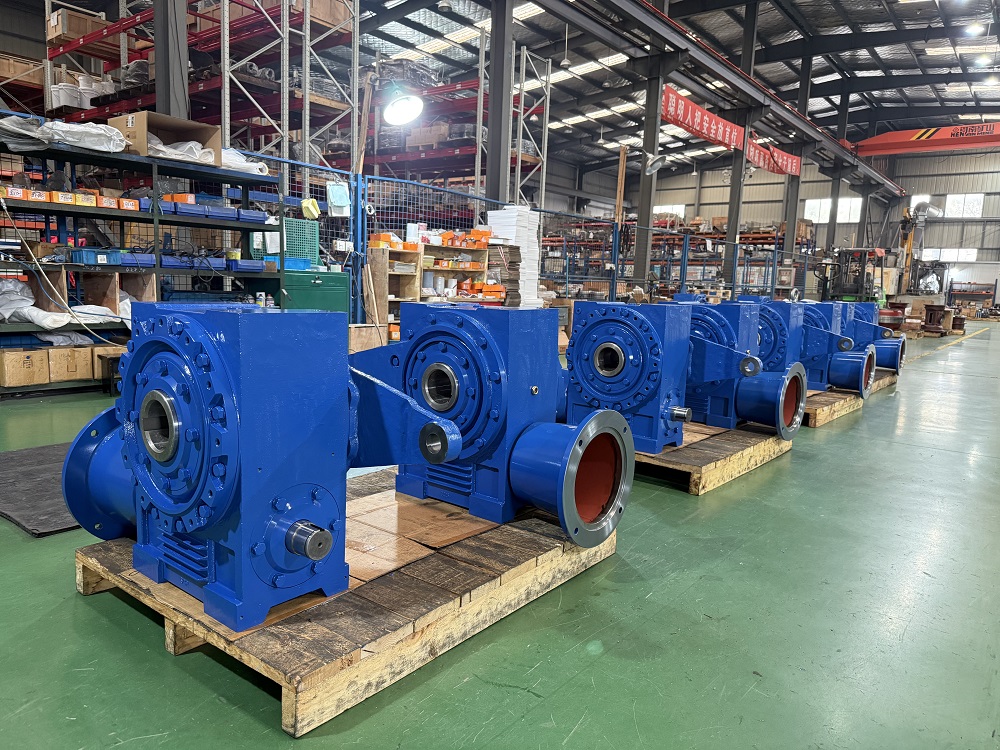

Hộp giảm tốc bánh giun

Hộp giảm tốc bánh giun operate by having a worm drive a worm gear, transmitting power through the sliding friction of helical tooth surfaces. They offer high reduction ratios—achieving 10:1 to 100:1 or even higher in a single stage—and possess inherent self-locking capabilities; the load will not back-drive when power is cut, ensuring high safety. Additionally, their structure is simple, making maintenance convenient.

Tuy nhiên, hộp giảm tốc bánh vít có những hạn chế, đặc biệt là hiệu suất truyền động tương đối thấp (dao động từ 50% đến 70%). Chúng phù hợp nhất cho các ứng dụng yêu cầu tỷ lệ giảm cao, bảo vệ tự khóa và vận hành tải nặng, tốc độ thấp nhưng không lý tưởng cho các ứng dụng có độ chính xác cao.

Về mặt sản xuất, các đơn vị từ các nhà sản xuất hàng đầu như SGR (Hezong Heavy Industry) có tính năng chia lưới nhiều răng giữa sâu và bánh răng. Giun được làm bằng thép 20CrMnTi, trải qua quá trình cacbon hóa, tôi và mài bánh răng, trong khi bánh răng sâu sử dụng đồng hợp kim hiệu suất cao để đảm bảo khả năng chống mài mòn lâu dài. Những lựa chọn thiết kế này mang lại hiệu suất truyền động cao và tuổi thọ dài, mang lại khả năng chịu tải và hiệu suất được cải thiện đáng kể so với các bộ bánh răng trục vít hình trụ tiêu chuẩn có cùng thông số kỹ thuật.

Hiện nay, hộp giảm tốc trục vít được sử dụng rộng rãi trong các lĩnh vực cần truyền động dọc, chẳng hạn như thang máy, xử lý và nâng vật liệu, khai thác mỏ và xây dựng nhà máy hóa chất.

Mỗi loại trong số ba loại hộp giảm tốc phổ biến này đều có những ưu điểm và nhược điểm riêng. Nếu ứng dụng ưu tiên hiệu quả và tiết kiệm chi phí thì bộ giảm tốc là lựa chọn được khuyến nghị. Nếu độ chính xác, độ cứng và độ nén là ưu tiên hàng đầu thì bộ giảm tốc hành tinh sẽ thích hợp hơn. Nếu yêu cầu chính là tỷ lệ giảm tốc cao và khả năng tự khóa thì bộ giảm tốc bánh răng trục vít là lựa chọn tốt nhất. (Tác giả, SGR, Angie Zhang)
