Kiểm soát chính xác của truyền tải điện: Thiết kế và chiến lược ứng dụng của các bộ giảm thiểu bánh răng hành tinh

Các khái niệm cơ bản và các nguyên tắc làm việc của Bộ giảm tốc hành tinh

Các bộ giảm thiểu bánh răng hành tinh, còn được gọi là hộp số hành tinh, là một loại thiết bị truyền hiệu quả chính xác và hiệu quả cao. Chức năng chính của chúng là giảm tốc độ và tăng mô -men xoắn. Chúng được đặt tên theo cấu trúc truyền "hành tinh" độc đáo của chúng, trong đó các thành phần lõi xoay quanh một bánh răng trung tâm, giống như các hành tinh quay quanh mặt trời.

Các thành phần cốt lõi và chức năng của chúng

Một bộ giảm thiểu bánh răng hành tinh tiêu chuẩn bao gồm bốn phần chính:

1. Thiết bị mặt trời : Nằm ở trung tâm của hệ thống bánh răng, đó là thiết bị lái xe. Nó thường kết nối với động cơ hoặc nguồn năng lượng khác và đóng vai trò là đầu vào năng lượng.
2. Hành tinh bánh răng : Một số bánh răng phân phối đều xung quanh các thiết bị mặt trời. Được gắn trên tàu sân bay hành tinh, chúng xoay trên các trục của chính họ đồng thời xoay quanh các thiết bị mặt trời.
3. Hãng vận tải hành tinh : Khung giữ và kết nối tất cả các bánh răng hành tinh. Nó là kết thúc đầu ra của Bộ giảm tốc hành tinh , cung cấp năng lượng bằng cách làm cho các bánh răng hành tinh xoay quanh.
4. Thiết bị vòng : Một thiết bị nhẫn có răng trong bao quanh tất cả các bánh răng hành tinh. Nó thường được cố định và hoạt động như các thiết bị điều khiển.

Nguyên tắc làm việc

Quá trình làm việc của bộ giảm thiểu bánh răng hành tinh có thể được tóm tắt như sau:

1. Đầu vào năng lượng : Một động cơ hoặc nguồn điện khác điều khiển Thiết bị mặt trời để xoay ở tốc độ cao.
2. Truyền tải điện : Xoay Thiết bị mặt trời lưới với xung quanh Hành tinh bánh răng , khiến chúng xoay trên trục của chính họ.
3. Xoay vòng và cách mạng : Kể từ khi Thiết bị vòng được cố định, Hành tinh bánh răng được đẩy bởi Thiết bị mặt trời , khiến chúng quay vòng quanh trục trung tâm của Sun Gear trong khi quay trên trục của chính họ. Cuộc cách mạng này thúc đẩy Hãng vận tải hành tinh .
4. Đầu ra điện : The Hãng vận tải hành tinh's tốc độ quay thấp hơn đáng kể so với Thiết bị mặt trời's Tốc độ, nhưng mô -men xoắn của nó được khuếch đại. Do đó, Hãng vận tải hành tinh Phục vụ như đầu ra, đạt được hiệu quả của việc giảm tốc độ và khuếch đại mô -men xoắn.

So sánh tham số: Các loại truyền hành tinh so với các loại truyền khác

Để làm nổi bật những lợi thế của nó, đây là một so sánh ngắn gọn về Bộ giảm tốc hành tinh Với các loại truyền truyền thống khác, chẳng hạn như bộ giảm tốc độ trục song song và ổ đĩa sâu.

Bộ giảm tốc hành tinh: Design, Applications, and Selection Guide

Các bộ giảm tốc thiết bị hành tinh đã trở thành một thành phần cốt lõi của các hệ thống truyền động chính xác hiện đại do cấu trúc độc đáo và hiệu suất tuyệt vời của chúng. Hiểu thiết kế của họ, các trường ứng dụng và các phương pháp lựa chọn chính xác là rất quan trọng để đảm bảo hoạt động hiệu quả và ổn định của thiết bị.

Chiến lược ứng dụng cho các thiết bị giảm giá bánh răng hành tinh

Nhờ độ chính xác cao, mật độ mô -men xoắn cao và kích thước nhỏ gọn, Bộ giảm tốc hành tinh Đóng một vai trò quan trọng trong các ngành công nghiệp khác nhau. Các lĩnh vực ứng dụng chính của họ bao gồm:

• Ổ đĩa chính xác : Trong thiết bị tự động hóa, công cụ máy CNC, khớp robot, thiết bị y tế và máy in, Bộ giảm tốc hành tinhs được sử dụng để đạt được tốc độ chính xác và kiểm soát vị trí. Phản ứng dữ dội của chúng và độ cứng cao của chúng là chìa khóa để đảm bảo quỹ đạo chuyển động chính xác và độ chính xác định vị lặp lại.
• Ứng dụng hạng nặng : Trong các thiết bị cần phải chịu được mô -men xoắn khổng lồ, chẳng hạn như trong luyện kim, khai thác, máy móc xây dựng (ví dụ: cần cẩu, máy đào) và tuabin gió, Bộ giảm tốc hành tinhs có thể truyền tải sức mạnh to lớn một cách đáng tin cậy trong khi giảm kích thước và cải thiện hiệu quả thiết bị tổng thể.
• Ứng dụng môi trường đặc biệt : Một số được thiết kế đặc biệt Bộ giảm tốc hành tinhs có thể thích nghi với môi trường khắc nghiệt. Ví dụ, các mô hình có con dấu và chất bôi trơn đặc biệt có thể hoạt động ổn định trong điều kiện khắc nghiệt như nhiệt độ cao, nhiệt độ thấp, chân không hoặc phòng sạch, đảm bảo tính liên tục của các dây chuyền sản xuất.

Hướng dẫn lựa chọn cho Bộ giảm tốc hành tinh

Chọn quyền Bộ giảm tốc hành tinh là chìa khóa để đảm bảo hiệu suất và tuổi thọ của nó. Dưới đây là các tham số và bước chính cần xem xét trong quá trình lựa chọn:

1. Xem xét tham số hiệu suất
   • Tỷ lệ : Được xác định bởi đầu ra và tốc độ đầu vào cần thiết. Nó thường được biểu thị dưới dạng tỷ lệ số nguyên (ví dụ: 3: 1, 5: 1, 10: 1).
   • Mô -men xoắn định mức : Mô -men xoắn đầu ra tối đa mà Bộ giảm tốc hành tinh có thể xử lý liên tục và an toàn trong điều kiện định mức. Mô -men xoắn hoạt động cần thiết phải nhỏ hơn hoặc bằng giá trị này.
   • Phản ứng dữ dội : Góc quay tự do của trục đầu ra khi trục đầu vào được cố định. Nó là một chỉ số quan trọng của độ chính xác truyền. Các ứng dụng chính xác thường yêu cầu phản ứng dữ dội rất thấp, xuống một vài phút hoặc thậm chí ít hơn.
   • Tốc độ đầu ra định mức : Tốc độ đầu ra mà tại đó bộ giảm tốc có thể hoạt động ổn định trong thời gian dài theo mô -men xoắn định mức.
   • Hiệu quả : Tỷ lệ công suất đầu ra so với công suất đầu vào, đại diện cho mất năng lượng. Hiệu quả của một giai đoạn một giai đoạn Bộ giảm tốc hành tinh thường rất cao (> 97%).
2. Phương pháp gắn kết và giao diện
   • Trục mặt bích và đầu vào : Phải hoàn toàn phù hợp với mặt bích lắp của động cơ và đường kính trục. Các loại giao diện phổ biến bao gồm các trục hình trụ, spline hoặc khóa.
   • Giao diện kết thúc đầu ra : Chọn hình thức đầu ra thích hợp dựa trên các yêu cầu tải, chẳng hạn như trục đầu ra rắn, trục rỗng với khóa hoặc đầu ra gắn trên mặt bích.
3. Các yếu tố môi trường
   • Nhiệt độ hoạt động : Xác nhận rằng bộ giảm tốc có thể hoạt động ổn định trong phạm vi nhiệt độ môi trường dự kiến ​​và nếu cần, hãy chọn chất bôi trơn nhiệt độ cao hoặc thấp.
   • Xếp hạng bảo vệ Ingress (IP) : Chọn a Bộ giảm tốc hành tinh Với xếp hạng IP thích hợp dựa trên điều kiện bụi và độ ẩm của môi trường làm việc để bảo vệ các thành phần bên trong khỏi thiệt hại.

So sánh các thông số giảm giá bánh răng hành tinh chính

Để giúp hiểu các thông số kỹ thuật khác nhau của Bộ giảm tốc hành tinh Đáp ứng các nhu cầu khác nhau, đây là so sánh các tham số chính:

Tối ưu hóa hiệu suất và triển vọng ngành

Sự phát triển trong tương lai của công nghệ giảm thiểu thiết bị hành tinh gắn liền với nhu cầu về hiệu suất cao, trí thông minh và tính bền vững. Công ty TNHH Công ty TNHH Công nghiệp hạng nặng Shanghai SGR xác nhận những xu hướng này, đặc biệt là trong độ nhỏ gọn, mô đun, độ rung thấp, tiếng ồn thấp , Và high-end R&D .

Các chiến lược để tối ưu hóa hiệu suất giảm tốc độ hành tinh

Để đáp ứng nhu cầu của độ chính xác cao hơn trong các ứng dụng công nghiệp, việc tối ưu hóa hiệu suất của Bộ giảm tốc hành tinh Tập trung vào các khía cạnh sau:

1. Thiết kế mô -đun và tiêu chuẩn hóa :
   • Chiến lược : Bằng cách thiết kế các thành phần cốt lõi của Bộ giảm tốc hành tinh (chẳng hạn như bộ bánh răng, nhà ở) Theo một cách mô -đun, các sản phẩm có tỷ số bánh răng khác nhau, các vật liệu và phương pháp lắp có thể được lắp ráp nhanh chóng. Điều này rút ngắn thời gian tùy chỉnh và giảm chi phí sản xuất. Công ty TNHH Công ty TNHH Công nghiệp nặng Shanghai SGR theo xu hướng ngành này, tích hợp khái niệm này vào dòng sản phẩm của mình để cải thiện hiệu quả sản xuất và khả năng đáp ứng thị trường.
   • Tham số Comparison : Thiết kế mô -đun cung cấp những lợi thế đáng kể trong thời gian giao hàng Và trị giá so với tùy chỉnh đầy đủ.

     	Sản phẩm mô -đun	Sản phẩm tùy chỉnh
     	Thời gian giao hàng ngắn, chi phí thấp hơn .	Thời gian giao hàng lâu hơn, chi phí cao hơn .

2. Công nghệ giảm tiếng ồn và độ rung :
   • Chiến lược : Giảm nhiễu và độ rung của Bộ giảm tốc hành tinh là chìa khóa để nâng cao hiệu suất và trải nghiệm người dùng của nó. Điều này chủ yếu đạt được bằng cách tối ưu hóa cấu hình răng bánh răng, sử dụng các quy trình mài có độ chính xác cao (như máy mài hồ sơ phức tạp liên kết bốn trục của Thượng Sgr) và chọn vật liệu nhà ở hiệu suất cao và cấu trúc giảm xóc. Lắp ráp chính xác và cân bằng cũng làm giảm hiệu quả các nguồn rung động.
   • So sánh công nghệ :

     	Bánh răng Spur tiêu chuẩn	Bánh răng xoắn ốc	Bánh răng mặt đất chính xác
     	Tiếng ồn và độ rung lớn hơn , phù hợp cho các ứng dụng có yêu cầu tiếng ồn thấp.	Tiếng ồn và độ rung nhỏ hơn , công suất tải cao hơn, phù hợp cho các ứng dụng mô-men xoắn cao và độ chính xác cao.	Tiếng ồn và độ rung cực thấp , Độ chính xác cao nhất, đại diện cho một công nghệ cốt lõi cho các nhà sản xuất cao cấp như Thượng HG SGR.

Xu hướng tương lai trong Bộ giảm tốc hành tinh Công nghệ

Dựa trên sự phát triển của Công ty TNHH Công ty TNHH Công nghiệp hạng nặng SGR SGR, Ltd. Xu hướng chính trong tương lai trong ngành bao gồm:

1. Trí thông minh và số hóa :
   • Xu hướng : Tương lai Bộ giảm tốc hành tinhs sẽ không chỉ là các thành phần cơ học đơn giản. Bằng cách tích hợp các cảm biến, chúng có thể theo dõi nhiệt độ, độ rung và trạng thái bôi trơn của chính mình trong thời gian thực và tải dữ liệu lên đám mây để phân tích. Điều này sẽ cho phép bảo trì dự đoán , cung cấp các cảnh báo sớm trước khi thất bại xảy ra, và do đó ngăn chặn thời gian chết tốn kém.
   • Sự liên quan đến Thượng Hang SGR : Công ty sử dụng các hệ thống kiểm tra năng lượng và hiệu quả cho các hộp số là một bước quan trọng để số hóa và xác thực hiệu suất, đặt nền tảng dữ liệu cho trí thông minh trong tương lai.
2. Nhẹ và tích hợp cao :
   • Xu hướng : Vì thiết bị robot và tự động hóa yêu cầu kích thước nhỏ hơn và trọng lượng thấp hơn, Bộ giảm tốc hành tinhs đang phát triển để trở nên nhỏ gọn và nhẹ hơn. Các vật liệu mới, quy trình sản xuất (như công nghệ đúc tích hợp) và các thiết kế kết cấu được tối ưu hóa sẽ cho phép các bộ giảm tốc đạt được kích thước nhỏ hơn và trọng lượng nhẹ hơn trong khi vẫn duy trì khả năng tải cao.
3. High-Precision Manufacturing and R&D :
   • Xu hướng : Độ chính xác cao là cốt lõi của một Bộ giảm tốc hành tinh's khả năng cạnh tranh. Có các thiết bị tiên tiến như công cụ đo lường và sâu Toroidal đổi mới trong nước và nhóm R & D bao gồm các tiến sĩ và kỹ sư cao cấp là chìa khóa để cải thiện độ chính xác của sản phẩm và xây dựng một con hào công nghệ. Thành công của Shanghai SGR Heavy Machine Machine Co., Ltd. là một minh chứng cho sự đầu tư dài hạn của mình vào các thiết bị và tài năng cao cấp.

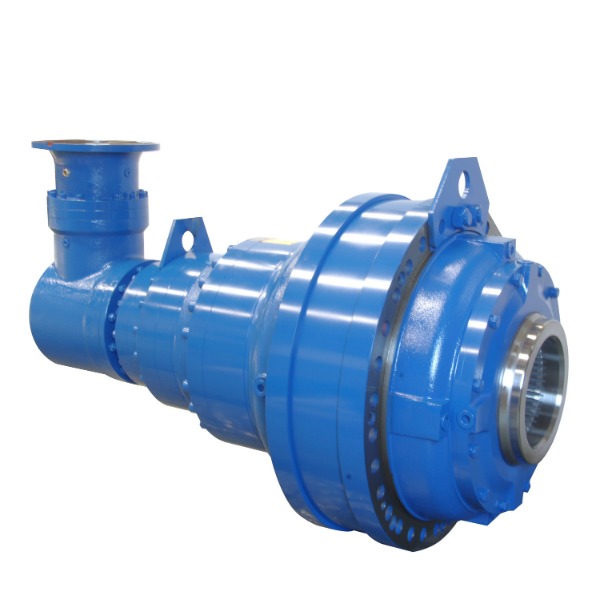

Mặt bích đầu vào góc bên phải đầu ra lớn Mô -men xoắn Hộp số hành tinh với động cơ
