Sự khác biệt giữa các hộp số hành tinh đơn và nhiều giai đoạn là gì?

Trong thế giới truyền tải năng lượng công nghiệp, các hộp số hành tinh đã trở thành xương sống của máy móc hiệu suất cao. Khi các thiết bị đòi hỏi phát triển, yêu cầu mô-men xoắn cao hơn, hiệu quả cao hơn và các thiết kế nhỏ gọn hơn, các nhà tích hợp hệ thống và một quyết định quan trọng: nếu họ chọn một giai đoạn hoặc một giai đoạn Hộp số hành tinh nhiều giai đoạn ? Hiểu được sự khác biệt giữa hai cấu hình này là rất cần thiết để tối ưu hóa hiệu suất của máy, độ tin cậy và tổng chi phí sở hữu.

Tại SGR, một nhà sản xuất hộp số hành tinh hàng đầu có trụ sở tại Thượng Hải, chúng tôi chuyên về cả hộp số hành tinh một giai đoạn và nhiều giai đoạn, cũng như các hộp số giun kéo dài kép. Với hơn 15 năm chuyên môn kỹ thuật, một cơ sở sản xuất 15.000㎡ và một nhóm tiến sĩ. Các nhà nghiên cứu và kỹ sư cao cấp, chúng tôi thiết kế các giải pháp truyền tải đáp ứng nhu cầu nghiêm ngặt của việc khoan, khai thác, sản xuất điện, máy móc dệt, v.v.

Hãy cùng khám phá sự khác biệt chính giữa các hộp số hành tinh đơn và nhiều giai đoạn và tại sao các hộp số hành tinh nhiều giai đoạn của SGR, nổi bật trên thị trường.

(1) Hộp số hành tinh một giai đoạn: Đơn giản, hiệu quả và nhỏ gọn

Một hộp số hành tinh một giai đoạn bao gồm một bánh răng mặt trời, nhiều bánh răng hành tinh, bánh răng vòng và tàu sân bay. Sức mạnh được truyền qua một giai đoạn giảm duy nhất, làm cho nó trở thành cấu hình đơn giản và hiệu quả nhất trong họ hành tinh.

Các tính năng chính của hộp số hành tinh sân khấu Singe:

Phạm vi tỷ lệ tốc độ: Thông thường 3: 1 đến 10: 1

Hiệu quả truyền dẫn: ≥97% mỗi giai đoạn, trong số các ổ đĩa cơ học cao nhất

Thiết kế nhỏ gọn: chiều dài dọc trục tối thiểu và trọng lượng nhẹ, lý tưởng cho các ứng dụng bị hạn chế không gian

Backlash thấp: Bánh răng chính xác đạt được ≤3 phản ứng dữ liệu arcmin, phù hợp cho hệ thống điều khiển servo và chuyển động

Mật độ công suất cao: Lưu lượng năng lượng hiệu quả với việc tạo nhiệt tối thiểu

Các ứng dụng của hộp số hành tinh một giai đoạn:

• Các giàn khoan hướng ngang điều khiển bằng điện (HDD)
• Máy phát điện nhỏ đến trung bình
• Hệ thống băng tải với các yêu cầu mô -men xoắn vừa phải
• Robot và dây chuyền lắp ráp tự động

Hộp số hành tinh một giai đoạn vượt trội trong các kịch bản trong đó hiệu quả, tốc độ phản ứng và độ nhỏ gọn được ưu tiên. Đây là lựa chọn ưa thích cho các nguồn đầu vào tốc độ cao (ví dụ: động cơ 1500 RP3000 RPM) yêu cầu giảm tốc độ vừa phải và hoạt động trơn tru.

Tuy nhiên, khi các ứng dụng yêu cầu tỷ lệ giảm cao hơn hoặc mô -men xoắn sản lượng lớn hơn, một giai đoạn duy nhất đạt đến giới hạn vật lý của nó. Đây là nơi hộp số hành tinh nhiều giai đoạn trở thành giải pháp vượt trội.

(2) Hộp số hành tinh nhiều giai đoạn: sức mạnh, mô-men xoắn và tính linh hoạt

Một hộp số hành tinh nhiều giai đoạn (thường là hai hoặc ba giai đoạn) kết nối nhiều bộ hành tinh trong một chuỗi trong một vỏ. Đầu ra của giai đoạn đầu tiên trở thành đầu vào của lần tiếp theo, nhân tỷ lệ giảm và đầu ra mô -men xoắn.

Các tính năng chính:

• Phạm vi tỷ lệ tốc độ: 20: 1 đến 100: 1 (ví dụ: 5: 1 × 4: 1 = 20: 1)
• Mô-men xoắn đầu ra: Cao hơn đáng kể so với một giai đoạn đơn lẻ đến 5 × lớn hơn cho cùng kích thước khung
• Hiệu quả: Hơi thấp hơn một chút do lưới bánh răng bổ sung, nhưng vẫn cao ở mức 94%, 96% trong hai giai đoạn
• Độ cứng cấu trúc: Phân phối tải nâng cao trên nhiều giai đoạn giúp cải thiện độ bền dưới tải sốc
• Tính linh hoạt tùy chỉnh: Có thể kết hợp các tỷ số và vật liệu bánh răng khác nhau để đáp ứng các cấu hình tải cụ thể

Các ứng dụng của hộp số hành tinh nhiều giai đoạn:

• Các giàn khoan không tinh chế nặng đòi hỏi mô-men xoắn 100.000 Nm
• Băng tải khai thác và máy nghiền hoạt động dưới tải liên tục
• Turbine Wind Turbine và Yaw Drive
• Máy trộn công nghiệp lớn và máy đùn

Mặc dù các hộp số nhiều giai đoạn dài hơn và nặng hơn một chút, khả năng cung cấp mô-men xoắn cao theo cách có kiểm soát, hiệu quả khiến chúng không thể thiếu trong môi trường công nghiệp đòi hỏi. Họ loại bỏ sự cần thiết của các bộ giảm tốc độ bên ngoài hoặc kết hợp bánh răng sâu không hiệu quả, thiết kế hệ thống hợp lý hóa và cải thiện độ tin cậy.

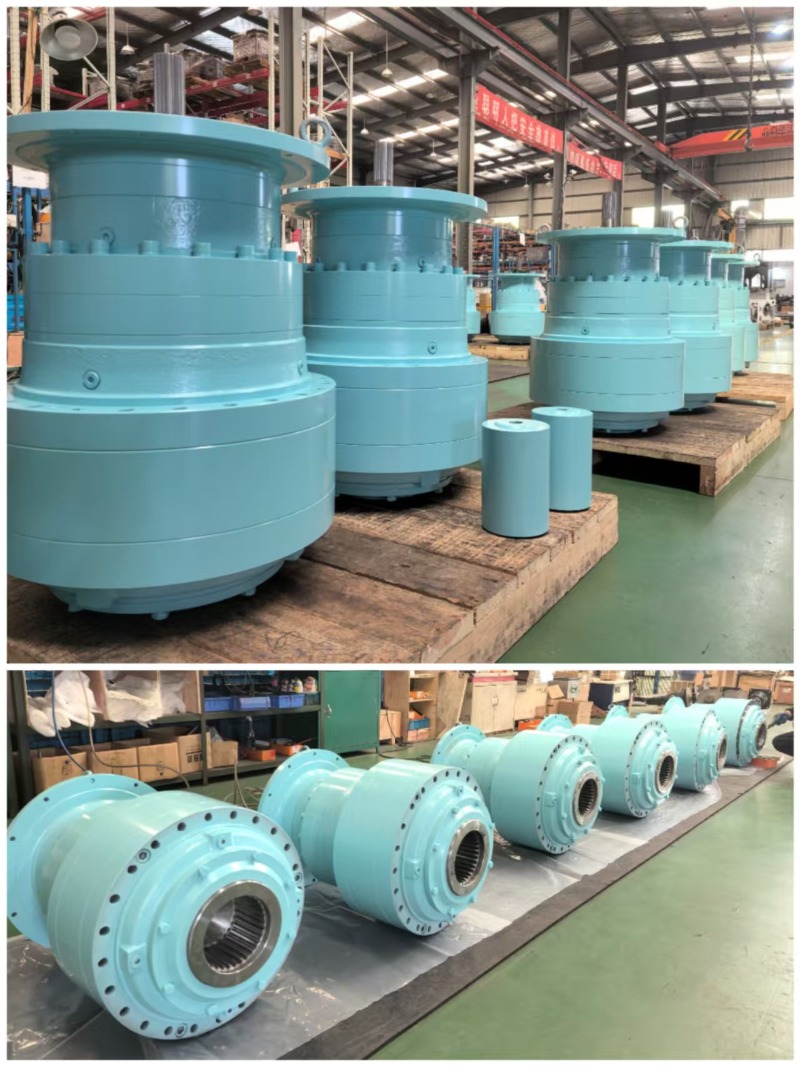

(3) Hộp số hành tinh nhiều giai đoạn SGR: được thiết kế cho hiệu suất cực cao

Tại SGR, chúng tôi không chỉ sản xuất các hộp số hành tinh nhiều giai đoạn, chúng tôi kỹ sư chúng cho những thách thức công nghiệp trong thế giới thực. Hộp số hành tinh nhiều giai đoạn của chúng tôi được thiết kế để vượt trội hơn các dịch vụ tiêu chuẩn về công suất mô-men xoắn, hiệu quả và tuổi thọ dịch vụ.

Ưu điểm cốt lõi của hộp số hành tinh nhiều giai đoạn SGR:

• Tối ưu hóa bánh răng độc quyền: Hệ thống tối ưu hóa cặp con sâu trong nhà của chúng tôi và phân tích phần tử hữu hạn tiên tiến đảm bảo tiếp xúc với răng tối ưu, phân phối tải và giảm nhiễu ngay cả khi tải đầy đủ.
• Sản xuất chính xác cao: Bánh răng được cắt chính xác từ thép hợp kim 20CRMNTI, được vi quen, làm nguội. Điều này đảm bảo độ bền dài hạn và hao mòn tối thiểu.
• Kiểm tra và xác nhận tích hợp: Mỗi hộp số SGR đều trải qua thử nghiệm hiệu suất toàn bộ công suất trên băng ghế thử nghiệm nội bộ của chúng tôi, mô phỏng các điều kiện vận hành thực sự về nhiệt độ, độ rung và hiệu quả.
• Giải pháp tùy chỉnh: Chúng tôi cung cấp tỷ lệ tốc độ phù hợp, cấu hình lắp, hệ thống bôi trơn và giao diện giám sát.

Các ứng dụng chính của hộp số hành tinh nhiều giai đoạn SGR:

• Khoan không nổ: Hộp số hành tinh nhiều giai đoạn SGR điện cung cấp năng lượng cho các giàn máy ổ cứng điện và diesel, cung cấp mô-men xoắn cao và điều khiển tốc độ thấp cần thiết cho sự xâm nhập của đá và chạy lại đường ống.
• Khai thác & khai thác đá: Được sử dụng trong băng tải và máy nghiền nặng, hộp số của chúng tôi chịu được hoạt động liên tục và các cú sốc tải thường xuyên.
• Tạo năng lượng: Được tích hợp vào các máy phát điện quy mô nhỏ và ổ đĩa phụ, đảm bảo hiệu suất ổn định, bảo trì thấp.

SGR là một doanh nghiệp công nghệ cao của Thượng Hải và được liệt kê trong thành phố, chương trình chuyên môn, tinh vi, độc đáo và sáng tạo (Zhuan Jing Te Xin). Hộp số hành tinh N-series của chúng tôi đã giành được giải thưởng Khoa học và Công nghệ Trung Quốc của Hiệp hội Gear Gear (2009) và được công nhận là một dự án chuyển đổi công nghệ cao của Thượng Hải. Chúng tôi tổ chức nhiều sáng chế mô hình phát minh và mô hình tiện ích, phản ánh cam kết của chúng tôi đối với sự đổi mới.

Kết luận: Chọn hộp số hành tinh phù hợp cho ứng dụng của bạn

Sự lựa chọn giữa các hộp số hành tinh một giai đoạn và nhiều giai đoạn phụ thuộc vào tốc độ, mô-men xoắn, hiệu quả và không gian của máy của bạn.

• Chọn một giai đoạn một giai đoạn cho hiệu quả cao, độ nén và nhu cầu giảm vừa phải.
• Chọn nhiều giai đoạn cho mô-men xoắn cao, giảm tốc độ lớn và hoạt động hạng nặng.

Là một công ty hộp số hành tinh hàng đầu Trung Quốc, SGR cung cấp cả hai cấu hình với chất lượng không khoan nhượng. Các hộp số hành tinh nhiều giai đoạn của chúng tôi, đặc biệt, đại diện cho đỉnh cao của kỹ thuật truyền tải điện, cung cấp hiệu suất mạnh mẽ, tuổi thọ dịch vụ mở rộng và lợi tức đầu tư vượt trội.

Đối với các OEM và các nhà sản xuất công nghiệp đang tìm kiếm một đối tác hộp số đáng tin cậy, sáng tạo và tiên tiến về mặt kỹ thuật, SGR là sự lựa chọn thông minh. Liên hệ với chúng tôi ngay hôm nay để thảo luận về ứng dụng của bạn và khám phá cách các hộp số hành tinh của chúng tôi có thể nâng cao hiệu suất của thiết bị của bạn. (Tác giả, SGR, Angie Zhang)
